Unterputzdosen
Unterputzdosen passend zu Wand und Einbaugerät auswählen
Bei Unterputzdosen entscheidet zuerst der Wandaufbau über die passende Bauart. Für massives Mauerwerk benötigst du andere Dosen als für Gipskarton oder eine sonstige Hohlwand. Erst danach zählen Einbautiefe, Anzahl der Einbauplätze, Leitungseinführungen und der Platz hinter Schalter, Steckdose oder Dateneinsatz.
Wähle zuerst nach Wandart, dann nach Einbautiefe und erst anschließend nach Zubehör und Packungsgröße.
Massivwand oder Hohlwand: die wichtigste Auswahlentscheidung
Eine klassische Unterputzdose wird in einer Aussparung einer massiven Wand befestigt und anschließend eingeputzt. Eine Hohlwanddose sitzt dagegen in einer passend hergestellten Öffnung einer Beplankung und wird über ihre dafür vorgesehene Befestigung gehalten. Beide Bauarten nehmen elektrische Einsätze auf, sind wegen ihrer unterschiedlichen Montage aber nicht beliebig austauschbar.
Schnelle Entscheidung
Für Mauerwerk wählst du eine ausdrücklich für Massivwände geeignete Gerätedose. Für Trockenbau oder Gipskarton brauchst du eine Hohlwanddose. Bei unbekanntem Wandaufbau klärst du die Konstruktion vor dem Kauf, statt dich allein am sichtbaren Schalterprogramm zu orientieren.
Prüfe zusätzlich, ob die Dose für den vorgesehenen Untergrund und die geplante Befestigungsweise ausgewiesen ist. Ein passender Durchmesser allein genügt nicht, wenn Klemmung, Einbauöffnung oder Leitungseinführung nicht zum Bauvorhaben passen.
Welche Dose passt zu Schalter, Steckdose und Netzwerk?
Für einen gewöhnlichen Schalter oder eine Steckdose reicht häufig eine einzelne Gerätedose. Sollen mehrere Einsätze nebeneinander sitzen, brauchst du kombinierbare Einzeldosen oder eine Mehrfachausführung. Dabei müssen Achsabstände, Verbindungsart und Abdeckung zum geplanten Schalterprogramm passen.
Netzwerkdosen sind sichtbare Anschlusseinheiten und nicht mit der Einbaudose in der Wand gleichzusetzen. Ein RJ45-Einsatz benötigt hinter der Abdeckung genügend Raum für Anschlussmodul, Schirmung und den zulässigen Biegeradius des Installationskabels. Bei einem oder zwei Datenanschlüssen ist deshalb eine geräumigere Dose häufig zweckmäßiger als die flachste verfügbare Ausführung.
- Einzeldose: für einen Schalter, eine Steckdose oder einen Einsatz
- Mehrfachdose: für zusammenhängende Kombinationen mit mehreren Plätzen
- Elektronikdose: für Geräte mit zusätzlichem Raum- oder Leitungsbedarf
- Tunneldose: für mehr nutzbares Volumen neben dem Einbauplatz
Elektronik- und Tunneldosen lohnen sich etwa bei Aktoren, Steuerungen oder umfangreicher Verdrahtung. Mehr Volumen ersetzt jedoch keine Prüfung der Gerätefreigaben und kann eine größere Wandaussparung verlangen.
Einbautiefe, Durchmesser und Platzbedarf richtig planen
Die Einbautiefe bestimmt den Verdrahtungsraum
Eine flache Dose kann bei begrenztem Wandhohlraum notwendig sein. Sie lässt jedoch weniger Platz für Leiter, Klemmen und tiefe Geräteeinsätze. Eine tiefe Gerätedose erleichtert eine übersichtliche Unterbringung, sofern Wandstärke, Hohlraum und Einbausituation sie zulassen.
Mehr Tiefe ist nicht automatisch besser. In dünnen Trennwänden kann eine tiefe Dose mit der rückseitigen Beplankung oder anderen Bauteilen kollidieren. Ermittle deshalb die verfügbare Tiefe und berücksichtige nicht nur das Schaltergehäuse, sondern auch Leitungen, Klemmen und mögliche Anschlussmodule.
Einbauöffnung und Gerätemaße müssen zusammenpassen
Durchmesserangaben können sich auf die Dose, die benötigte Bohrung oder bestimmte Bauteile beziehen. Vergleiche daher die Maßzeichnung und nicht nur eine einzelne Zahl im Angebot. Bei Mehrfachkombinationen kommen der genaue Achsabstand und die vorgesehene Verbindung der Dosen hinzu.
Praxistipp
Lege Einbaudose, Einsatz, Abdeckung und Leitungsführung bereits vor dem Bohren oder Stemmen gemeinsam fest. So erkennst du früh, ob Tiefe, Öffnung und Verdrahtungsraum tatsächlich zusammenpassen.
Diese Kaufkriterien verhindern typische Fehlkäufe
Leitungseinführungen und Verbindungen
Die Einführungen müssen zur Richtung und Dimension der geplanten Leitungen oder Installationsrohre passen. Zu wenige oder ungünstig positionierte Öffnungen erschweren die Montage. Bei Dosenkombinationen ist außerdem wichtig, ob Leitungen zwischen den Einbauplätzen geführt werden können.
Befestigung des Geräteeinsatzes
Prüfe, wie Schalter, Steckdose oder Dateneinsatz in der Dose befestigt werden. Vorhandene Geräteschrauben können die Montage vereinfachen, müssen aber zu Dose und Einsatz passen. Mitgeliefertes Zubehör ist nur dann ein Vorteil, wenn Abmessungen und Gewinde kompatibel sind.
Zubehör für Bauphase und Korrekturen
Signaldeckel schützen die Dosenöffnung während des Verputzens und helfen, sie anschließend wiederzufinden. Ein Putzausgleichsring kann eine zu tief sitzende Dose an die fertige Wandoberfläche heranführen. Er ist jedoch kein Ersatz für eine schief, locker oder grundsätzlich falsch eingebaute Dose.
Packungsgröße nach Projektumfang
Für eine einzelne Reparatur ist eine kleine Menge meist sinnvoller. Bei Neubau oder umfassender Renovierung können größere Gebinde praktisch sein, sofern überall dieselbe Bauart und Abmessung benötigt werden. Zähle vorher Einzeldosen, Kombinationen und Reserve getrennt, damit die Stückzahl nicht über ungeeignete Varianten hinwegtäuscht.
Mehr Einbauraum: Vorteile und Grenzen tiefer Dosen
Zusätzlicher Verdrahtungsraum ist besonders bei starren Leitungen, mehreren Verbindungen oder voluminösen Einsätzen hilfreich. Dem stehen höhere Anforderungen an die verfügbare Wandtiefe und die Herstellung der Aussparung gegenüber.
Vorteile
- Mehr Raum für Leitungen und Klemmen
- Geeigneter für voluminöse Geräteeinsätze
- Verdrahtung lässt sich übersichtlicher anordnen
Nachteile
- Benötigt ausreichend Wand- oder Hohlraumtiefe
- Kann mit rückseitigen Bauteilen kollidieren
- Erfordert gegebenenfalls größere Aussparungen
Montagebedingungen und elektrische Sicherheit
Vor dem Einbau muss geklärt sein, wo Leitungen verlaufen und ob die Wand für die geplante Aussparung geeignet ist. In Feuchträumen, Außenbereichen oder anderen besonderen Umgebungen reicht die Auswahl einer gewöhnlichen Unterputzdose möglicherweise nicht aus. Maßgeblich sind die Angaben aller beteiligten Komponenten und die Anforderungen des konkreten Einbauorts.
Arbeiten an der festen Elektroinstallation können erhebliche Gefahren verursachen. Auswahl, Anschluss und Prüfung sollten bei fehlender Fachkenntnis durch eine geeignete Elektrofachkraft erfolgen. Das gilt besonders für Netzspannung, Änderungen bestehender Stromkreise und unklare Leitungsführungen.
Fazit: Unterputzdosen in der richtigen Reihenfolge auswählen
Für einen einfachen Schalter in einer Massivwand genügt häufig eine passende Standard-Gerätedose. Trockenbau verlangt eine Hohlwandausführung, während Netzwerkanschlüsse, tiefe Einsätze und zusätzliche Klemmen von mehr Verdrahtungsraum profitieren. Mehrfach- und Elektronikdosen sind sinnvoll, wenn mehrere Einbauplätze oder zusätzlicher Funktionsraum tatsächlich geplant sind. Zubehör sollte ein konkretes Montageproblem lösen und nicht eine ungeeignete Dose kompensieren.
Häufige Fragen zum Kauf von Unterputzdosen
Kann ich jede Unterputzdose mit jedem Schalterprogramm kombinieren?
Nein, die mechanische Befestigung, Einbautiefe und vorgesehene Kombination müssen zusammenpassen. Viele sichtbare Rahmen gehören zum jeweiligen Schalterprogramm, während die Dose dahinter separat gewählt wird. Prüfe die Maßangaben und Kompatibilität von Dose, Einsatz, Tragring und Abdeckung.
Wann brauche ich eine winddichte Hohlwanddose?
Eine winddichte Ausführung kommt infrage, wenn die luftdichte Ebene einer gedämmten Konstruktion durch die Elektroinstallation nicht unkontrolliert beeinträchtigt werden soll. Ob sie am konkreten Einbauort erforderlich ist, richtet sich nach dem Wandaufbau und dem geplanten Luftdichtheitskonzept. Stimme die Ausführung bei Unsicherheit mit der Bauplanung oder einer Fachperson ab.
Sind Unterputzdosen für Netzwerkanschlüsse und Steckdosen identisch?
Die Einbaudose kann je nach System für unterschiedliche Einsätze geeignet sein, doch deren Platzbedarf unterscheidet sich. Netzwerkmodule benötigen Raum für Anschluss, Schirmung und eine schonende Kabelführung. Vergleiche deshalb die Tiefe des vollständigen Dateneinsatzes mit dem tatsächlich nutzbaren Dosenraum.

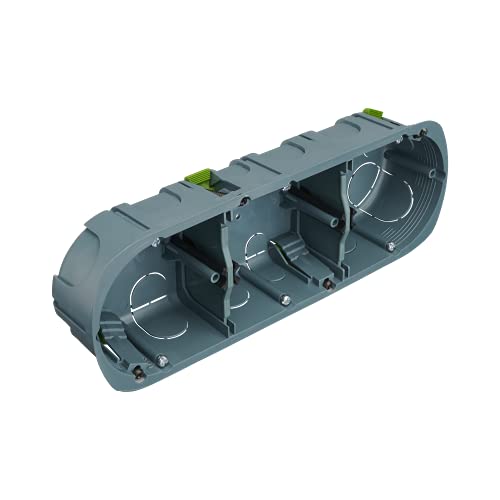

Wann ist eine zweifache oder dreifache Unterputzdose sinnvoll?
Eine Mehrfachausführung ist sinnvoll, wenn mehrere Einsätze in einem gemeinsamen Rahmen angeordnet werden sollen. Sie erleichtert eine fest definierte Kombination, setzt aber passende Abstände und ein kompatibles Schalterprogramm voraus. Für räumlich getrennte Geräte sind einzelne Dosen meist flexibler.
Kann ein Putzausgleichsring auf jeder Unterputzdose verwendet werden?
Nein, Durchmesser, Bauform und Befestigung müssen zur vorhandenen Dose passen. Der Ring eignet sich zum Ausgleich einer zu tiefen Position gegenüber der fertigen Oberfläche. Bei einer losen, beschädigten oder schief eingebauten Dose ist zunächst eine fachgerechte Instandsetzung erforderlich.
Brauche ich für eine Abzweigung eine besondere Dose?
Das hängt vom benötigten Verbindungsraum, der Zugänglichkeit und dem vorgesehenen Installationssystem ab. Eine als reine Gerätedose angebotene Ausführung bietet möglicherweise nicht genug Platz für mehrere Leiter und Klemmen. Lass bei festen Netzinstallationen eine Fachkraft beurteilen, welche Dosenart und Anordnung für die Verbindung geeignet ist.
Auf den Punkt gebracht!
- Massivwand und Hohlwand benötigen unterschiedliche Befestigungskonzepte
- Tiefe Dosen bieten Raum, brauchen aber ausreichende Wandtiefe
- Mehrfachkombinationen erfordern passende Abstände und Verbindungen
- Dateneinsätze brauchen Platz für Module und Kabelführung
- Ausgleichsringe korrigieren Tiefe, nicht mangelhafte Befestigung
Vergleiche nun geeignete Unterputzdosen nach Wandart, Einbaumaßen, nutzbarem Innenraum, Einführungen und benötigter Stückzahl.
