Thermische Schutzschalter passend zum Stromkreis auswählen

Thermische Schutzschalter reagieren auf länger anhaltenden Überstrom und schützen dadurch Leitungen oder elektrische Betriebsmittel vor übermäßiger Erwärmung. Entscheidend ist zuerst, was geschützt werden soll: ein Installationsstromkreis, ein Motor oder ein einzelnes Gerät. Erst danach vergleichst du Nennstrom, Spannung, Auslöseverhalten, Polzahl und Bauform.

Wähle den Schutzschalter nicht nach dem Verbraucher allein, sondern passend zu Leitung, Lastverhalten, Betriebsspannung und Einbausituation.

Welcher thermische Schutzschalter passt zu deinem Einsatz?

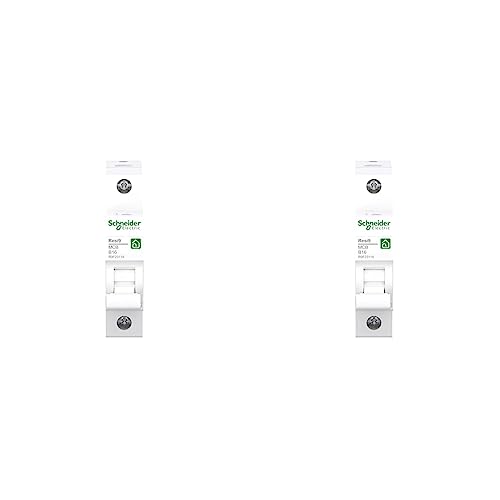

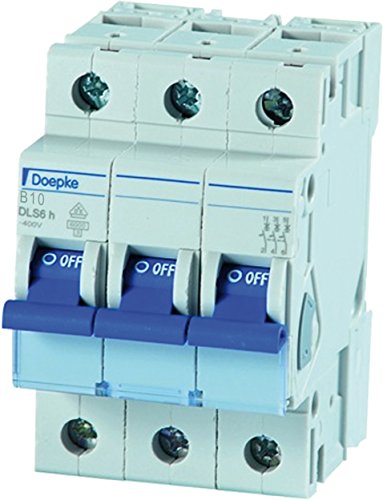

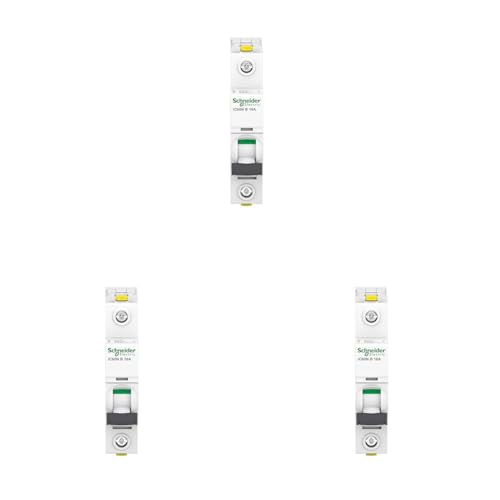

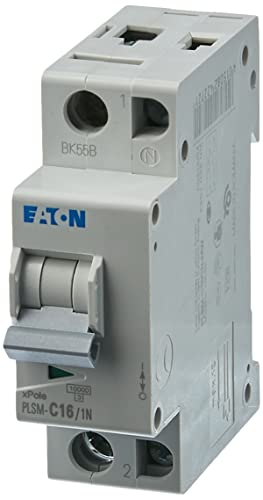

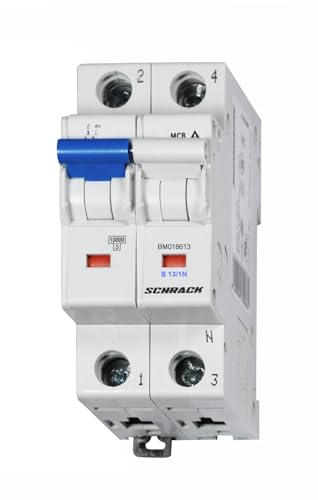

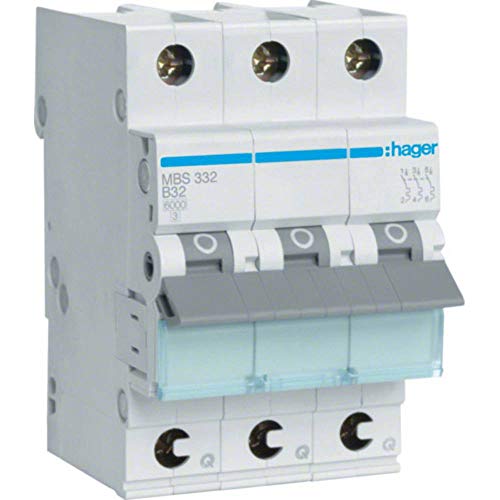

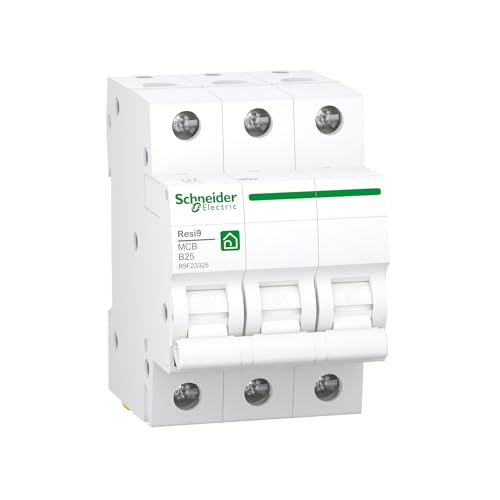

Für Stromkreise in Verteilungen kommen gewöhnlich thermisch-magnetische Leitungsschutzschalter infrage. Ihr thermischer Auslöser reagiert auf Überlast, während ein magnetischer Auslöser hohe Kurzschlussströme schnell abschaltet. Nennstrom und Auslösecharakteristik müssen zur Leitungsdimensionierung und zu möglichen Einschaltströmen passen.

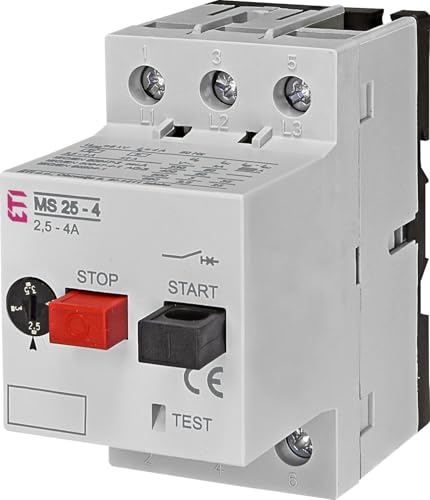

Motoren benötigen eine auf ihren Betriebsstrom abstimmbare Lösung. Ein Motorschutzschalter berücksichtigt länger anhaltende Überlastungen und ist für typische Motoranwendungen ausgelegt. Für Geräte, Netzteile oder kleine Maschinen werden dagegen häufig kompakte Überlastschutzschalter mit manueller Rückstellung eingesetzt.

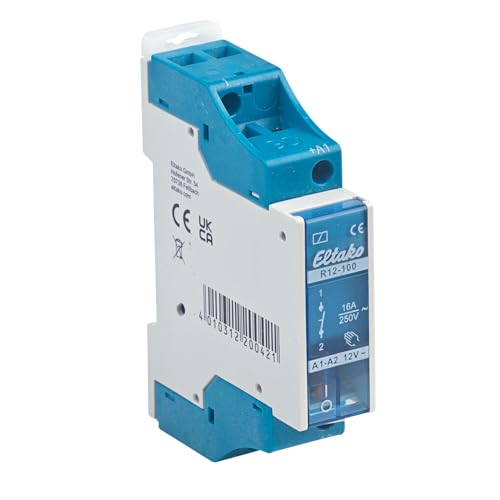

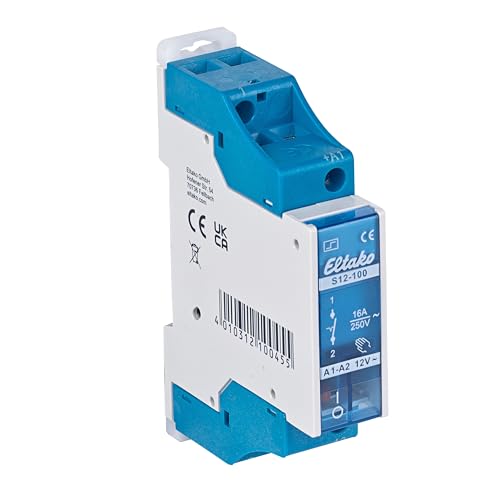

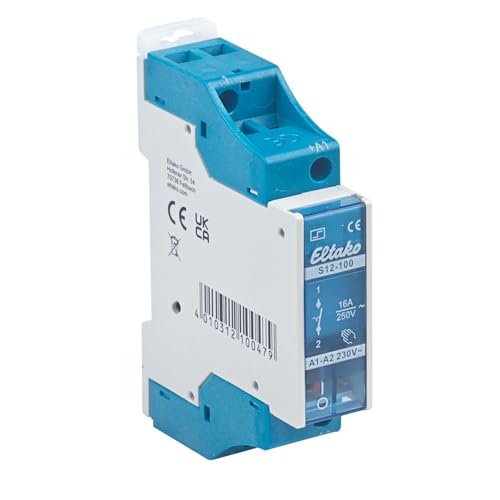

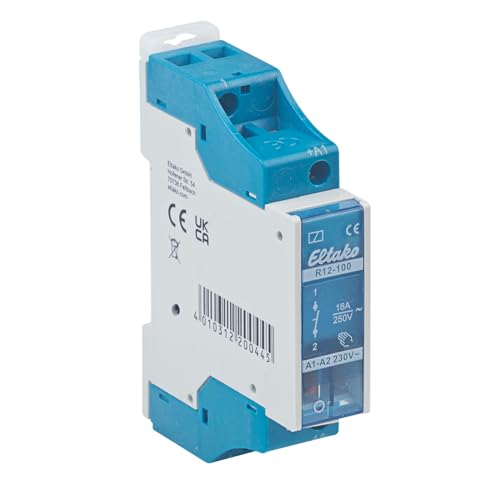

Temperaturschalter reagieren nicht primär auf den Strom im geschützten Stromkreis, sondern auf die Temperatur an ihrem Einbauort. Stromstoßschalter und Schütze sind wiederum Schaltgeräte und kein Ersatz für einen passenden Überstromschutz.

Varianten nach Schutzaufgabe und Einbauort

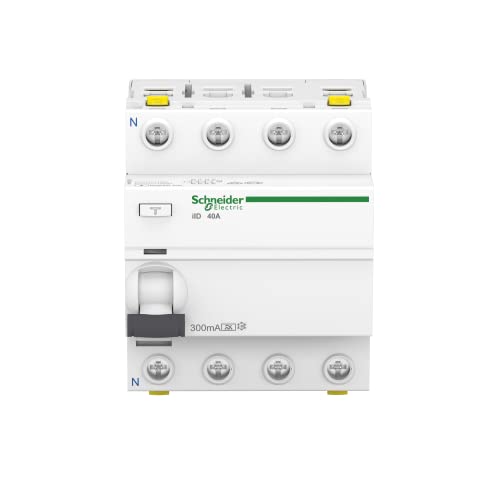

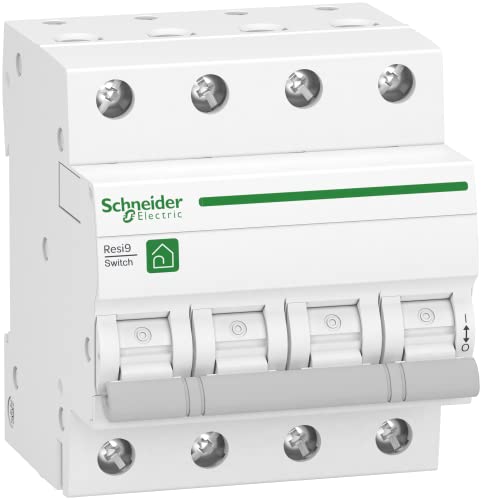

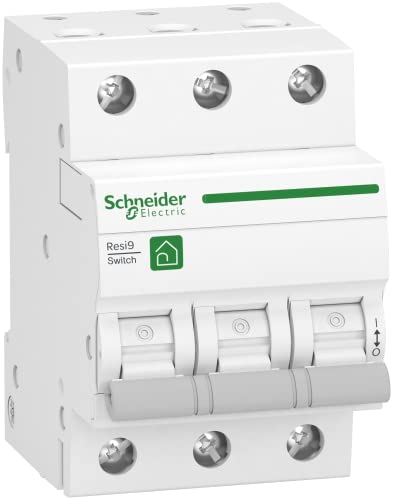

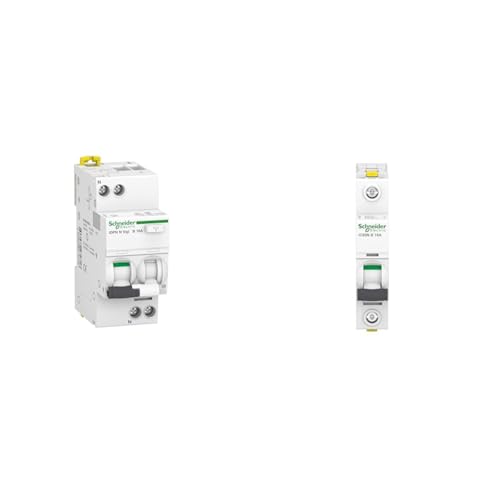

Schutzschalter für die Hutschiene sind auf den Einbau in geeigneten Verteilungen ausgelegt. Neben der Polzahl zählen die benötigten Teilungseinheiten, die Anschlussart und die Kompatibilität mit dem vorhandenen Verteilerzubehör. Eine zusätzliche Schaltfunktion ersetzt dabei weder Fehlerstromschutz noch die korrekte Absicherung des Stromkreises.

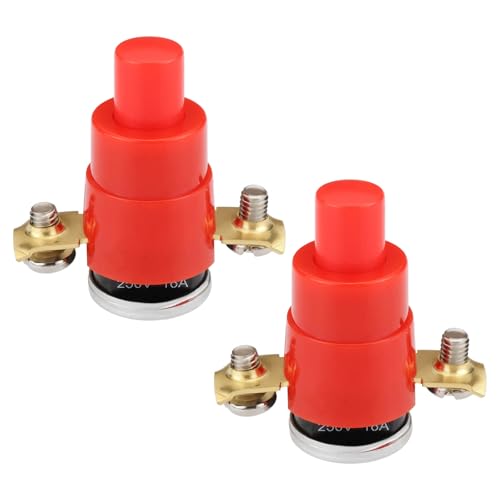

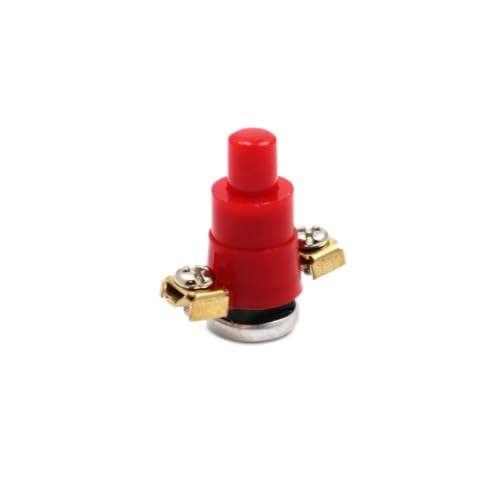

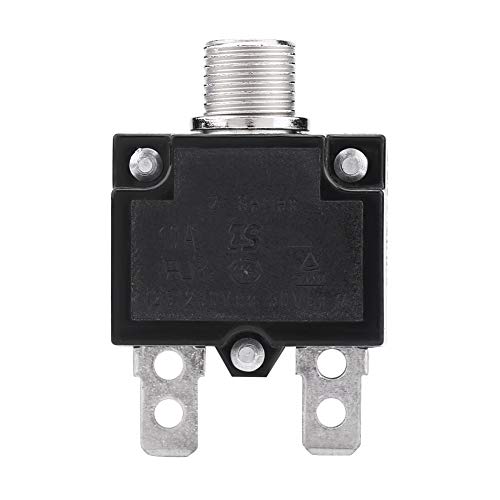

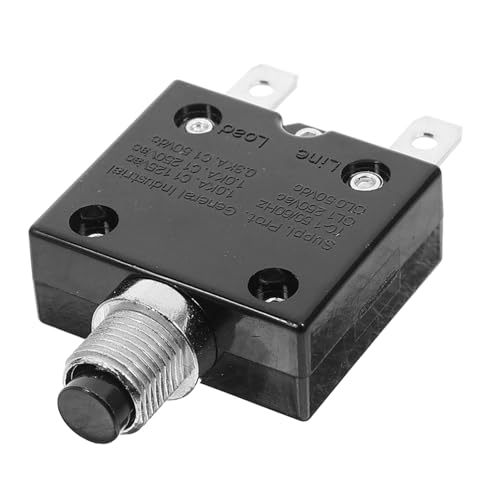

Einbau-Schutzschalter mit Druckknopf oder manueller Rückstellung sitzen häufig direkt am Gerät. Sie sind kompakt und nach einer Auslösung wieder einschaltbar, sofern die Überlastursache beseitigt wurde. Automatisch rückstellende Varianten können selbsttätig erneut einschalten. Das ist nur sinnvoll, wenn dadurch keine unerwartete Bewegung, Erwärmung oder andere Gefahr entsteht.

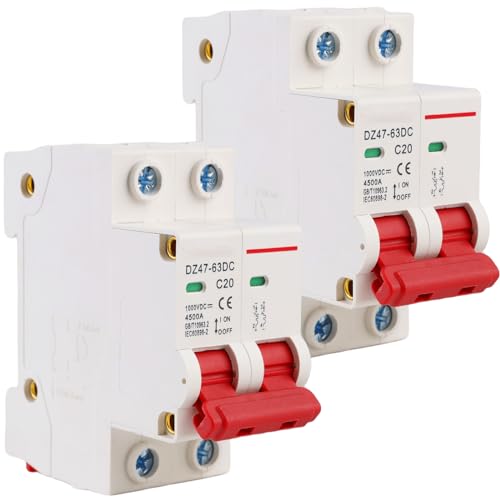

Bei Gleichstromanwendungen, etwa in batteriegestützten Anlagen, reicht eine passende Ampereangabe nicht aus. Der Schalter muss ausdrücklich für die vorhandene Stromart und Betriebsspannung vorgesehen sein. Gleichstrom stellt andere Anforderungen an das Löschen eines Lichtbogens als Wechselstrom.

Diese Kaufkriterien entscheiden über die Kompatibilität

Nennstrom und angeschlossene Leitung

Der Nennstrom darf nicht einfach möglichst hoch gewählt werden. Ein zu großer Wert kann dazu führen, dass die Leitung oder das Betriebsmittel überlastet wird, bevor der Schutzschalter reagiert. Ein zu kleiner Wert verursacht dagegen unnötige Abschaltungen im normalen Betrieb. Maßgeblich sind unter anderem Leiterquerschnitt, Verlegebedingungen, Belastbarkeit und Lastprofil.

Auslösecharakteristik und Einschaltstrom

Die Auslösecharakteristik beschreibt bei Leitungsschutzschaltern, wie der magnetische Schnellauslöser auf hohe Ströme reagiert. Verbraucher mit ausgeprägtem Einschaltstrom können eine andere Auslegung verlangen als überwiegend ohmsche Lasten. Eine trägere Charakteristik ist jedoch keine Lösung für eine falsch dimensionierte Leitung und sollte nur im Rahmen der fachgerechten Planung gewählt werden.

Spannung, Stromart und Polzahl

Betriebsspannung und Stromart müssen mit dem Einsatz übereinstimmen. Beachte außerdem, welche Leiter getrennt werden sollen und ob eine einpolige oder mehrpolige Ausführung erforderlich ist. Angaben für Wechselstrom lassen sich nicht ungeprüft auf Gleichstrom übertragen.

Ausschaltvermögen und Kurzschlussschutz

Das Ausschaltvermögen gibt an, welchen Kurzschlussstrom der Schalter unter festgelegten Bedingungen sicher unterbrechen kann. Der erforderliche Wert ergibt sich aus der Anlage und dem möglichen Kurzschlussstrom am Einbauort. Für einen reinen thermischen Überlastschalter kann zusätzlich eine vorgeschaltete Kurzschlussschutzeinrichtung erforderlich sein.

Montage, Anschlüsse und Rückstellung

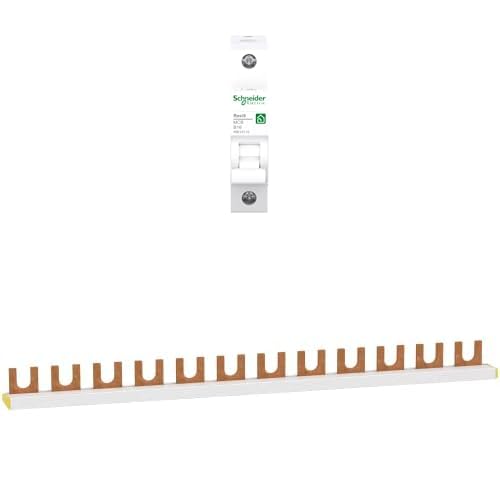

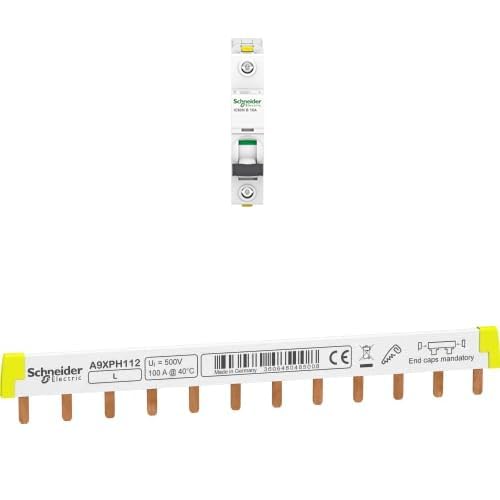

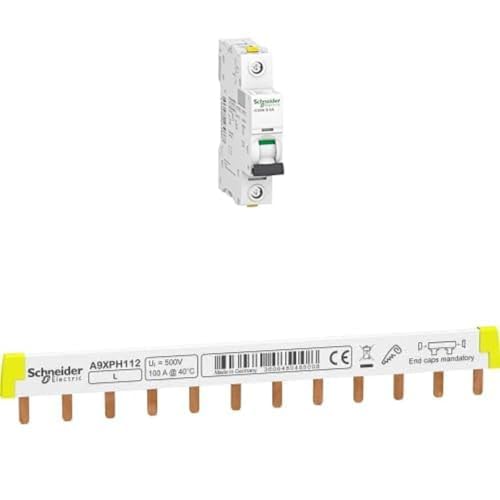

Prüfe Einbaumaße, Befestigung, Anschlussquerschnitte, Klemmenart und Bedienzugang. Bei austauschbaren Reiheneinbaugeräten ist auch die Einbindung in vorhandene Sammelschienen relevant. Eine Anzeige des Schaltzustands oder eine Hilfskontaktoption lohnt sich vor allem bei Anlagen, deren Zustand überwacht werden soll.

Thermische und thermisch-magnetische Auslösung abwägen

Eine rein thermische Auslösung eignet sich für Überlastsituationen, bei denen eine zeitverzögerte Reaktion gewünscht ist. Für den Kurzschlussschutz kann dann eine zusätzliche Schutzeinrichtung nötig sein. Thermisch-magnetische Modelle vereinen dagegen Überlast- und Kurzschlussauslösung in einem Gerät, müssen aber ebenso passend zur Anlage dimensioniert werden.

Typische Fehlkäufe gezielt vermeiden

Ein häufiger Fehler ist die Auswahl ausschließlich anhand der Amperezahl. Vergleiche zusätzlich AC- oder DC-Eignung, maximale Betriebsspannung, Polzahl, Auslöseprinzip und Montageart. Bei Motoren muss außerdem der Einstellbereich den vorgesehenen Betriebsstrom abdecken, statt nur zur Motorleistung zu passen.

Mehr Ausschaltvermögen, mehr Pole oder ein größerer Einstellbereich sind nicht automatisch vorteilhaft. Zusätzliche Reserven können Baugröße und Kosten erhöhen, ohne die konkrete Schutzaufgabe zu verbessern. Eine einfache Ausführung genügt, wenn alle elektrischen Daten, die Einbauform und das Auslöseverhalten eindeutig zur Anwendung passen. Eine Zustandsanzeige, Hilfskontakte oder eine einstellbare Auslösung lohnen sich erst, wenn Betrieb, Wartung oder Lastart diese Funktionen erfordern.

Fazit: Schutzaufgabe vor Ausstattung festlegen

Für Installationsstromkreise ist meist ein fachgerecht dimensionierter thermisch-magnetischer Leitungsschutzschalter die passende Produktart. Motoren verlangen eine auf den Betriebsstrom abgestimmte Motorenschutzlösung, während kompakte rückstellbare Schalter für klar definierte Geräteanwendungen gedacht sind. Temperaturgesteuerte Schalter sowie Schaltgeräte gehören trotz ähnlicher Bezeichnungen nicht automatisch in dieselbe Auswahl. Grenze deshalb zuerst die Schutzaufgabe ein und gleiche danach sämtliche elektrischen sowie mechanischen Daten ab.

Vergleiche in der Produktübersicht nur Modelle, deren Schutzfunktion, Stromart, Spannungsbereich, Auslöseverhalten und Einbauform zu deiner Anwendung passen.
