Lineartechnik-Kugelgewindetriebe passend zur Achse auswählen

Bei Lineartechnik-Kugelgewindetrieben entscheiden zuerst Einbaumaße, Steigung und Mutterbauform. Erst danach sind Genauigkeitsklasse, Vorspannung oder besondere Ausführungen relevant. Kläre außerdem, ob du einen vollständigen Trieb oder nur eine Kugelumlaufmutter als Ersatzteil benötigst.

Spindel und Mutter müssen als System zusammenpassen. Gleiche Nenndurchmesser allein gewährleisten noch keine Kompatibilität.

Welche Ausführung passt zu deiner Linearachse?

Für eine neue Achse ist ein abgestimmter Kugelgewindetrieb meist der eindeutige Ausgangspunkt. Beim Austausch einer Mutter müssen dagegen Profil, Nenndurchmesser, Steigung, Gewinderichtung und Anschlussmaße zur vorhandenen Spindel passen. Bezeichnungen, die nur ähnlich aussehen, reichen für eine sichere Zuordnung nicht aus.

Die Steigung beschreibt den theoretischen Verfahrweg pro Spindelumdrehung. Eine kleinere Steigung begünstigt eine feinere Wegauflösung und erhöht bei gleicher Motordrehzahl nicht den Vorschub. Eine größere Steigung ermöglicht mehr Verfahrweg je Umdrehung, verlangt aber eine passend ausgelegte Motorisierung und Regelung.

Mutterbauformen und typische Einsatzbereiche

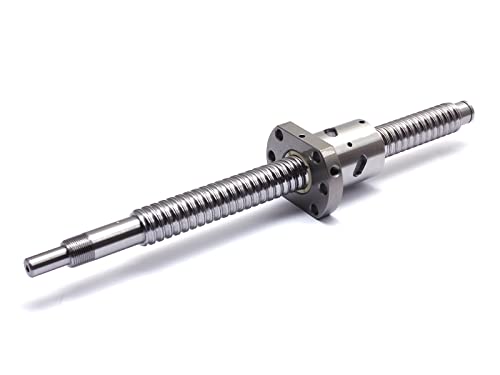

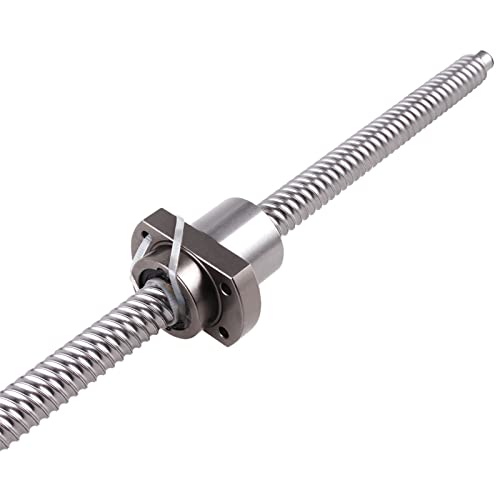

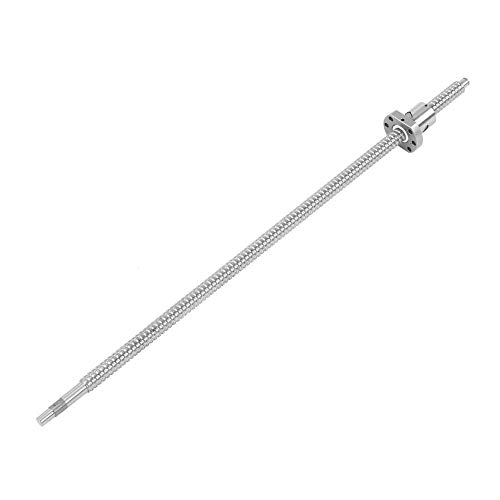

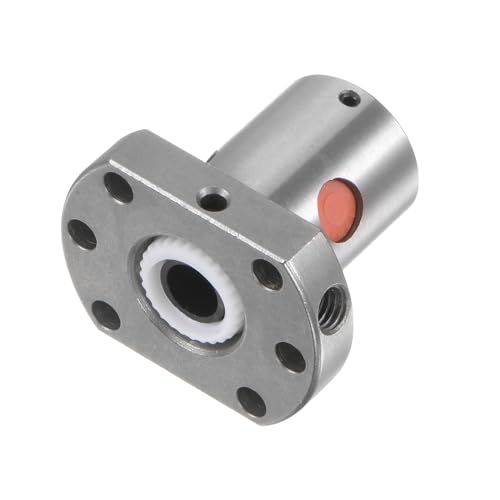

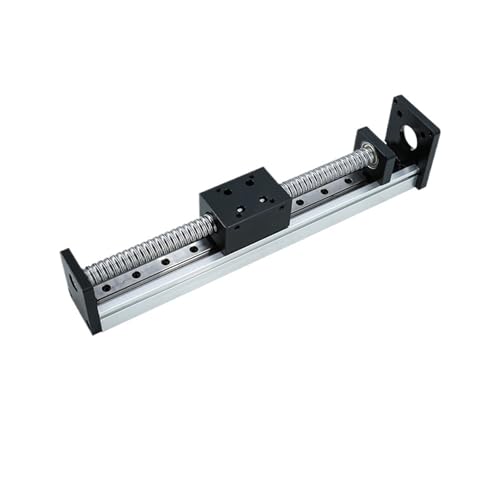

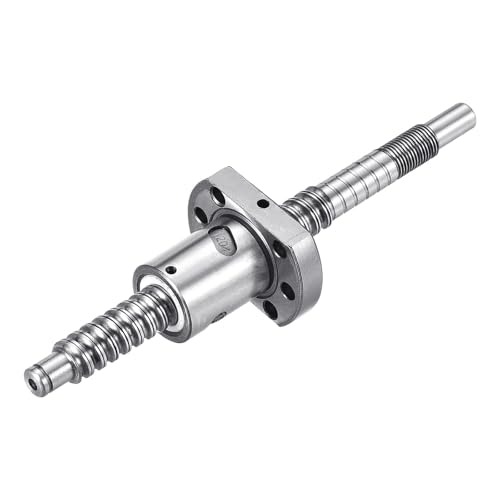

Eine Flanschmutter lässt sich über ihren Flansch am Schlitten oder Mutterhalter befestigen. Entscheidend sind Flanschdurchmesser, Lochkreis, Bohrungsanordnung und Gesamtlänge. Eine kompakte Mutter kann bei engem Bauraum vorteilhaft sein, sofern die vorgesehene Befestigung und Belastbarkeit ausreichen.

Doppelmuttern beziehungsweise vorgespannte Systeme zielen auf reduziertes axiales Spiel. Das ist besonders bei Richtungswechseln und anspruchsvoller Positionierung interessant. Sie benötigen jedoch mehr Bauraum und können höhere Antriebs- sowie Montageanforderungen verursachen. Für einfache Verstellaufgaben ist dieser Aufwand nicht immer nötig.

Diese Kaufkriterien bestimmen die Funktion

Abmessungen und Gewinderichtung

Der Nenndurchmesser beeinflusst Bauraum und konstruktive Auslegung, erlaubt für sich allein aber keine Aussage über die Eignung. Prüfe zusätzlich nutzbare Länge, Mutterabmessungen, Endenbearbeitung und die Position der Lager- sowie Kupplungssitze. Meist werden Rechtsgewinde angeboten, doch die Gewinderichtung muss mit Bewegungslogik und vorhandener Spindel übereinstimmen.

Genauigkeit, Spiel und Vorspannung

Eine angegebene Genauigkeitsklasse beschreibt nicht automatisch das Umkehrspiel und ersetzt keine Angaben zur Vorspannung. Für CNC-Bearbeitung oder präzise Automatisierung solltest du deshalb Wegabweichung, axiales Spiel und Vorspannkonzept getrennt beurteilen. Bei manuellen oder wenig kritischen Verstellungen kann eine einfachere Ausführung wirtschaftlicher sein.

Last, Drehzahl und Lebensdauer

Die passende Dimensionierung hängt von axialer Last, Beschleunigung, Drehzahl, Einschaltdauer und Lagerung ab. Eine dickere Spindel ist nicht automatisch besser, da Masse, Trägheit und Platzbedarf zunehmen. Bei langen Spindeln werden zudem kritische Drehzahl, Durchbiegung und Knickrisiko wichtiger. Belastbare Grenzwerte müssen aus den technischen Unterlagen des jeweiligen Modells stammen.

Montage, Lagerung und Schmierung

Ein Kugelgewindetrieb benötigt eine fluchtende Montage, geeignete Fest- und Loslagerung sowie eine passende Kupplung. Die Endenbearbeitung muss zu Lagern und Motoranbindung passen. Achte außerdem auf Schmiermöglichkeit und Schutz vor Spänen oder Staub. Dichtungen und Abdeckungen können unter rauen Bedingungen wichtiger sein als eine höhere nominelle Genauigkeit.

Kugelgewindetrieb oder einfachere Spindellösung?

Kugelgewindetriebe übertragen Bewegung über umlaufende Kugeln und eignen sich deshalb für effiziente, dynamische Positionierbewegungen. Ihre geringe Selbsthemmung kann jedoch bedeuten, dass eine vertikale Achse ohne Motorhaltefunktion oder Bremse absinkt. Eine einfachere Gleitgewindespindel kann bei langsamen, selten bewegten und bewusst selbsthemmenden Anwendungen zweckmäßiger sein.

Kompatibilität systematisch kontrollieren

Für einen belastbaren Vergleich brauchst du mehr als die Kurzbezeichnung. Notiere Spindelprofil, Durchmesser, Steigung, Gewinderichtung, Mutterlänge, Flanschgeometrie, Befestigungsbild und verfügbare Einbaulänge. Bei einem vollständigen Trieb kommen Gesamtlänge, Verfahrweg, Endenbearbeitung, Lagerstellen und Kupplungsanschluss hinzu.

Prüfe danach die Betriebsanforderungen: axiale Last, gewünschte Geschwindigkeit, Positionieranspruch, Richtungswechsel, Einbaulage und Umgebungsbedingungen. Fehlen maßhaltige Zeichnungen oder belastbare technische Daten, ist das bei einem Ersatzteil ein relevantes Kaufrisiko.

Fazit: Erst Schnittstellen, dann Präzisionsmerkmale wählen

Für einfache Verstellachsen genügt häufig eine passend dimensionierte Standardmutter ohne aufwendiges Vorspannsystem. Bei häufigen Richtungswechseln, CNC-Anwendungen oder höherem Positionieranspruch können eine definierte Vorspannung und nachvollziehbare Genauigkeitsangaben den Mehrpreis rechtfertigen. Für vertikale Achsen sind zusätzlich Haltekonzept und Bremse zu berücksichtigen. Ein Kugelgewindetrieb ist nur dann passend, wenn Mechanik, Motor, Lagerung und Umgebungsbedingungen gemeinsam abgestimmt sind.

Vergleiche nun passende Lineartechnik-Kugelgewindetriebe anhand deiner Maßliste und priorisiere Angebote mit vollständigen technischen Angaben.
