Standardzahnräder & Ritzeldraht clever auswählen und sicher einsetzen

Wenn Du Standardzahnräder & Ritzeldraht suchst, stehst Du meistens mitten in einem konkreten Projekt. Vielleicht planst Du gerade einen kompakten Getriebeantrieb für eine Maschine, ein Förderband, eine Forschungseinrichtung oder ein Prototyp im Labor. In allen Fällen geht es um das Gleiche: Die Kraft soll sauber, leise und möglichst verlustarm übertragen werden. Zahnräder und Ritzeldraht wirken auf den ersten Blick simpel, doch in der Praxis steckt viel Detailarbeit dahinter. Zähnezahl, Modul, Werkstoff, Toleranzen, Geräuschverhalten, sogar die Schmierung entscheiden darüber, ob Dein Antrieb geschmeidig läuft oder ständig Ärger macht. In diesem Ratgeber schauen wir uns an, worauf Du wirklich achten musst, wie Du passende Komponenten kombinierst und wie Du mit einem gut sortierten Sortiment schnell zu einer zuverlässigen Lösung kommst, die nicht nur im CAD gut aussieht, sondern auch in der Realität überzeugt.

Merke: Ein gut abgestimmtes Zahnradpaar spart Dir mehr Zeit, Nerven und Wartungskosten, als jedes noch so ausgeklügelte Provisorium.

Was Standardzahnräder & Ritzeldraht im Alltag wirklich leisten

In vielen Projekten sind Stirnräder und Zahnstangen oder Ritzeldraht die unsichtbaren Helden im Hintergrund. Sie öffnen Schutztüren in Anlagen, fahren Linearschlitten in Prüfständen, positionieren Werkstücke im Zehntelmillimeterbereich oder bewegen in einer kleinen Sondermaschine einfach nur einen Anschlag hin und her. Dabei sollen sie leise laufen, zuverlässig greifen und am besten jahrelang kaum auffallen. Standardisierte Bauformen sind dafür ideal, weil Du schnell verfügbare Teile mit klar definierten Maßen bekommst. Du kannst sie in der Konstruktion direkt einplanen, im Lager vorhalten und bei Bedarf unkompliziert nachbestellen. Für Dich bedeutet das weniger Abstimmungsaufwand, schnellere Umsetzungen und vor allem: Du musst nicht jedes Mal eine Sonderlösung entwickeln, wenn es um eine saubere Dreh- oder Linearbewegung geht. So bleiben Zeit, Budget und Energie für die wirklich speziellen Herausforderungen Deiner Anwendung.

Wichtige Kaufkriterien

Bevor Du ein Zahnrad oder Ritzelstange in den Warenkorb legst, lohnt sich ein kurzer technischer Check. Ganz vorne steht der Modul. Er legt die Zahngeometrie fest und muss bei allen zusammenarbeitenden Komponenten identisch sein, sonst verklemmt die Paarung oder läuft nur auf der Zahnspitze. Danach kommt die Zähnezahl, die direkt das Übersetzungsverhältnis und damit Drehzahl und Drehmoment beeinflusst. Du solltest außerdem klären, welche Drehmomente und Kräfte im System wirken und wie groß die Sicherheitsreserve sein soll. Für den Dauerbetrieb bei hoher Last greifen viele lieber zu Stahl, während bei leichteren Konstruktionen Kunststoffzahnräder Sinn ergeben, weil sie leiser laufen und oft ohne Schmierung auskommen. Ein weiterer Punkt ist die Bohrung. Passt die Welle wirklich, brauchst Du eine Passfedernut oder eine Klemmnabe, wie sieht die Toleranz aus. Gerade im Maschinenbau sind auch Normen und Kompatibilität interessant. Standardisierte DIN-Zahnräder machen spätere Ersatzbeschaffungen deutlich leichter. Und vergiss die Umgebung nicht: Temperatur, Feuchtigkeit, mögliche Chemikalien und die Frage, ob eine regelmäßige Schmierung vorgesehen ist, beeinflussen massiv, welches Material und welche Oberflächenbehandlung geeignet sind.

Unterschiedliche Bauformen: Zahnrad, Ritzel, Draht – was passt zu Dir?

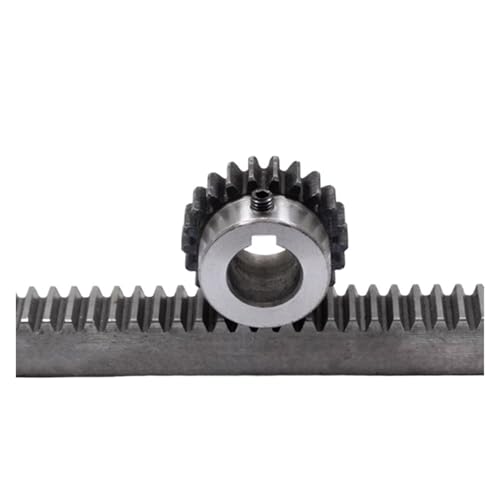

Wenn Du Dich im Sortiment umschaust, begegnen Dir schnell verschiedene Typen. Klassische Spur Gears sind der Standard, wenn es um rechtwinklig angeordnete Wellen und einfache Getriebe geht. Sie sind robust, gut berechenbar und in vielen Modulreihen verfügbar. Ein Zahnsegment kann spannend sein, wenn nur ein Teilkreis im Eingriff sein soll, zum Beispiel bei Schwenkbewegungen oder verstellbaren Anschlägen. Für lineare Bewegungen setzt Du eher auf Zahnstangen oder Ritzeldraht, also ein durchgehendes Zahnprofil, das mit einem Drehritzel zusammenarbeitet und eine saubere Linearachse bildet. In Laboraufbauten oder bei feinmechanischen Anwendungen tauchen gelegentlich auch Feinmodul-Zahnräder auf, damit Du kleine, präzise Bewegungen sauber dosieren kannst. Wichtig ist, dass Du die Bauform zur Bewegung wählst, die Du tatsächlich brauchst, anstatt später mit Adaptern oder Zwischenlösungen zu hantieren.

Einsatzbereiche in Industrie, Gewerbe und Labor

Du findest Standardzahnräder und Ritzeldraht aus Stahl quer durch alle Branchen. In der klassischen Industrie laufen sie in Förderanlagen, Verpackungsmaschinen oder Montageautomaten. Sie bewegen Achsen, synchronisieren Bewegungen und übernehmen die Aufgabe, die ein Servoantrieb allein nicht leisten kann: mechanisch robuste, direkte Kraftübertragung. Im Handwerk tauchen sie in Torantrieben, Hebeeinrichtungen oder einfachen Getrieben auf, die zuverlässig sein sollen, ohne dauernd Aufmerksamkeit zu verlangen. In Labor und Forschung sind es oft kleine Serien oder Einzelaufbauten, bei denen Du mit Normteilen sehr schnell zu einem funktionsfähigen Versuchsstand kommst. Gerade hier ist es angenehm, wenn Du für Deinen Versuchsaufbau nachträglich problemlos weitere Geradverzahnte Zahnräder nachbestellen kannst, ohne wieder von vorn konstruieren zu müssen. Auch im Sondermaschinenbau sparst Du enorm Zeit, wenn viele zentrale Antriebskomponenten schon als Standard verfügbar sind.

Materialwahl, Qualität und Laufverhalten

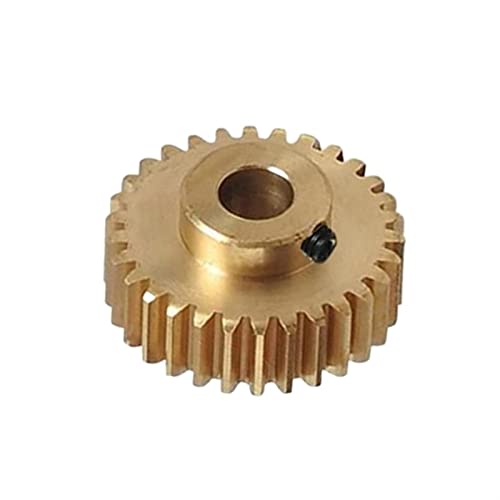

Die Entscheidung für das richtige Material ist oft der Punkt, an dem aus einem guten ein sehr gutes Projekt wird. Klassische Stahlzahnräder sind erste Wahl, wenn hohe Kräfte, Dauerbetrieb und stabile Temperaturen im Spiel sind. Sie vertragen ordentliche Drehmomente, lassen sich wärmebehandeln und bieten eine lange Lebensdauer, sofern Du Schmierung und Ausrichtung im Griff hast. In leiseren Umgebungen oder bei leichteren Anwendungen können Messingzahnräder und Kunststoff-Ritzel punkten, weil sie ruhiger laufen und weniger Geräusche übertragen. Dazu kommt der Wartungsaspekt: In manchen Anwendungen möchtest Du bewusst ein weicheres Zahnrad als Verschleißteil einplanen, das sich im Zweifel günstiger tauschen lässt als eine teure Welle. Achte außerdem auf die Genauigkeitsklasse. Ein präzises ISO 8 Zahnrad oder besser sorgt für ruhigen Lauf, weniger Spiel und geringeren Verschleiß, was besonders in Positionierantrieben oder Messaufbauten Gold wert ist.

Montage, Pflege und Lebensdauer von Zahnrädern & Ritzeldraht

Selbst das beste Zahnrad bringt Dir wenig, wenn die Montage lieblos erfolgt. Nimm Dir bei der Ausrichtung etwas Zeit. Die Zahnflanken sollen satt ineinandergreifen, aber nicht klemmen. Ein zu kleines Flankenspiel führt zu Erwärmung und hohem Verschleiß, ein zu großes Spiel zu Ruckeln und ungenauer Positionierung. Gerade bei Zahnstangenantrieben mit Ritzeldraht lohnt sich ein genauer Blick auf die Parallelität der Führungen. Ein leicht verspannter Aufbau frisst Dir sonst über Monate unbemerkt Material weg. Für die Schmierung kannst Du je nach Material und Anwendung Fette, Öle oder bei manchen Kunststoffzahnrädern schmierfrei arbeitende Lösungen wählen. Kontrolliere in regelmäßigen Abständen Laufgeräusche, Temperatur und sichtbaren Abrieb. So erkennst Du früh, ob eine Komponente überlastet ist oder ob nur ein Tropfen Öl fehlt. Mit etwas Pflege laufen viele Antriebe erstaunlich lange, ohne dass Du mehr tun musst, als gelegentlich hinzuhören und hinzuschauen.

Typische Fehler vermeiden: So sparst Du Dir spätere Probleme

Ein häufiger Stolperstein ist die falsche Kombination aus Modul, Zähnezahl und Achsabstand. Wenn im CAD alles perfekt aussieht, in der Realität aber eine leichte Schiefstellung auftaucht, melden sich Zahnräder und Ritzelwellen gerne mit auffälligen Laufgeräuschen. Plane Dir lieber etwas Toleranz ein und sorge für justierbare Lagerpunkte, damit Du das Flankenspiel fein einstellen kannst. Ein zweiter Klassiker: Der Antrieb wird für den Idealfall ausgelegt, die realen Lastspitzen und Stöße werden aber unterschätzt. Hier hilft es, kurz darüber nachzudenken, was im schlimmsten Fall passiert. Blockiert etwas, gibt es Stöße, schaltet jemand zu früh oder zu spät. Danach dimensionierst Du bewusst etwas robuster oder arbeitest mit Sicherheitsfaktoren. Nicht vergessen solltest Du die Logistik. Standardteile wie Modul 1 Zahnräder oder ähnliche häufige Größen lassen sich gut auf Lager legen, damit im Servicefall kein Maschinenstillstand entsteht, nur weil ein kleines Zahnrad auf die Lieferung wartet.

Fazit: So findest Du die passenden Standardzahnräder & Ritzeldraht

Wenn Du ein paar Grundfragen sauber klärst, ist die Auswahl der richtigen Standardzahnräder und des passenden Ritzeldrahts deutlich einfacher, als es am Anfang wirkt. Welche Bewegung brauchst Du, wie hoch sind Drehmomente und Kräfte, welches Umfeld herrscht rund um den Antrieb, wie wichtig sind Laufruhe und Präzision. Hast Du diese Punkte im Kopf, kannst Du gezielt nach Modul, Zähnezahl, Bauform und Material filtern und landest schnell bei einer Auswahl, die technisch passt und wirtschaftlich bleibt. Die große Stärke von Standardkomponenten liegt darin, dass Du sie einfach kalkulieren, konstruieren und später nachbestellen kannst. Du baust Dir damit so etwas wie Deinen eigenen kleinen Baukasten für wiederkehrende Antriebsaufgaben auf. Egal ob Du gerade ein einzelnes Zahnrad für eine Reparatur brauchst oder eine komplette Serie von Antrieben ausstattest, ein gut sortiertes Angebot an Standardzahnrädern und Ritzeldraht nimmt Dir viel Arbeit ab. Nutze diese Vorteile ruhig bewusst und setz Deine Energie lieber in die wirklich kniffligen Bereiche Deines Projekts.

Schau Dir jetzt in Ruhe das Sortiment an, filtere nach Modul, Material und Abmessungen und wähle die Standardzahnräder und den Ritzeldraht, die zu Deinem Projekt passen. Wenn die technischen Eckdaten stimmen, hast Du mit wenigen Klicks eine zuverlässige Antriebslösung im Warenkorb, die auf lange Sicht Zeit, Kosten und Nerven spart.
