V-Nut-Räder passend zu Schiene und Anwendung auswählen

Bei V-Nut-Rädern entscheiden zuerst die Schienengeometrie, der Raddurchmesser und die Befestigung über die Eignung. Erst danach folgen Material, Lagerung und Zubehör. Für Schiebetore, Schiebetüren oder geführte Laufkonstruktionen brauchst du ein Rad, dessen Nut tatsächlich zur vorgesehenen Führung passt.

Wähle das Rad nicht allein nach dem Außendurchmesser: Nutprofil, Achsaufnahme und Einbauraum müssen gemeinsam passen.

Die wichtigste Entscheidung: Passt das Rad zur Schiene?

Die Nutgeometrie bestimmt, wie das Rad auf der Führung sitzt. Eine V-Nut ist für eine entsprechend geformte Schiene oder Kante vorgesehen. Ein ähnlich großes U-Nut-Rad oder ein Rad ohne Nut ist deshalb kein automatischer Ersatz. Stimmen Winkel, Tiefe oder Breite der Nut nicht, kann das Rad ungünstig aufliegen, seitlich wandern oder klemmen.

Prüfe zudem den Raddurchmesser. Ein größeres Rad überrollt kleine Unebenheiten meist leichter, benötigt aber mehr Bauraum und verändert die Höhe der Konstruktion. Ein kleines Rad eignet sich für kompakte Einbauten, reagiert jedoch empfindlicher auf verschmutzte oder ungleichmäßige Laufwege.

Schnelle Entscheidung

Für eine Ersatzmontage sollten Profil, Durchmesser, Breite und Achsaufnahme dem vorhandenen Rad entsprechen. Bei einem Neubau legst du zuerst Schiene, Gesamtlast und Einbauhöhe fest und wählst anschließend Rad und Halterung als zusammenpassendes System.

Welche Bauart eignet sich für deinen Einsatz?

V-Nut-Räder werden einzeln, mit Halterung oder als Doppelrad angeboten. Einzelne Laufrollen eignen sich, wenn bereits eine passende Aufnahme vorhanden ist. Modelle mit Gehäuse oder Montagebügel erleichtern den Einbau, verlangen aber passende Lochabstände und ausreichend Freiraum.

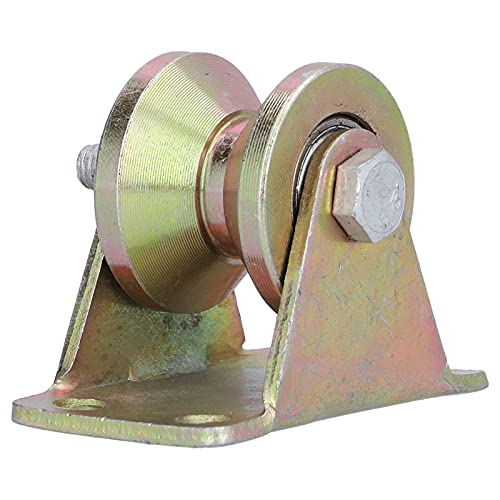

Einzelrad oder vormontierte Halterung

Ein Einzelrad bietet bei Eigenkonstruktionen mehr Freiheit, weil Achse, Abstandshalter und Befestigung separat ausgelegt werden können. Dafür musst du die seitliche Führung und die axiale Sicherung selbst korrekt lösen. Eine Halterung reduziert diesen Konstruktionsaufwand, ist aber nur sinnvoll, wenn Montagefläche, Ausrichtung und Befestigungspunkte zur Anwendung passen.

Doppelräder für längere Auflage

Doppelte Laufrollen können eine Konstruktion über zwei Kontaktstellen führen und Lasten innerhalb der Einheit verteilen. Sie beanspruchen mehr Einbaulänge und sind nicht automatisch höher belastbar. Entscheidend bleibt die ausdrücklich angegebene Tragfähigkeit der vollständigen Einheit einschließlich Lager, Achse und Halter.

Geeignet für

  • Nylonrollen für leichte, geräuscharme Laufkonstruktionen
  • Stahlräder für robuste metallische Führungssysteme
  • Räder mit Halterung für vorbereitete Montageflächen
  • Einzelräder für individuell ausgelegte Achsaufnahmen

Material, Lagerung und Tragfähigkeit richtig gewichten

Nylon oder Stahl

Nylon kann Laufgeräusche und Gewicht reduzieren und schont geeignete Kontaktflächen. Gegen hohe Punktlasten, Wärme oder bestimmte Umgebungsbedingungen kann Kunststoff jedoch empfindlicher sein. Prüfe deshalb die Herstellerangaben zur Belastung und zum vorgesehenen Einsatz.

Stahl ist für robuste Konstruktionen naheliegend, verursacht auf metallischen Führungen aber häufig mehr Geräusch und verlangt einen sauberen, passend geformten Laufweg. Verzinkte Oberflächen können den Korrosionsschutz unterstützen. Sie ersetzen dennoch keine Prüfung, ob das Modell für Feuchtigkeit oder Außenbereiche freigegeben ist.

Lagerung und Belastungsangaben

Ein Wälzlager kann Reibung reduzieren und ist besonders bei regelmäßiger Bewegung interessant. Lagerart, Abdichtung und Wartungsbedarf unterscheiden sich jedoch. Für selten bewegte, leichte Konstruktionen kann eine einfachere Lösung genügen, sofern Belastung und Einsatzbedingungen dazu passen.

Die Tragfähigkeit darf nicht aus Radgröße oder Material geschätzt werden. Berücksichtige Eigengewicht, Nutzlast, Anzahl der tatsächlich tragenden Räder und mögliche Lastspitzen beim Anfahren oder Überfahren von Unebenheiten. Maßgeblich sind die Angaben des Anbieters zur vorgesehenen Einbaulage und zur kompletten Rolle.

Diese Maße verhindern typische Fehlkäufe

Vergleiche vor der Bestellung die Radbreite, den Außendurchmesser, die Abmessungen der Nut und den Durchmesser der Achsbohrung. Bei Rollen mit Gehäuse kommen Bauhöhe, Gesamtbreite, Lochabstände und Befestigungsart hinzu. Auch seitliches Spiel ist relevant: Zu wenig Freiraum kann zum Klemmen führen, zu viel Spiel verschlechtert die Führung.

Achtung beim Kauf

Seilrollen und Riemenscheiben können ebenfalls V-förmige Rillen besitzen, sind aber nicht automatisch als tragende Laufräder geeignet. Verwende ein Modell nur für den Zweck und die Belastung, die der Anbieter ausdrücklich nennt.

Kontrolliere außerdem die Einbaurichtung. Manche Halterungen sind für eine aufliegende, andere für eine umgekehrte Führung gedacht. Bei Toren oder schweren beweglichen Konstruktionen sollten Führung, Kippsicherung und Montage fachgerecht ausgelegt werden.

V-Nut-Räder mit und ohne Halterung im Vergleich

Der zentrale Zielkonflikt besteht zwischen flexibler Konstruktion und schneller Montage. Eine fertige Einheit spart passende Einzelteile, während ein separates Rad mehr Anpassung erlaubt.

Vorteile

  • Definierte Führung auf passender Schiene
  • Halterungen vereinfachen viele Montagen
  • Verschiedene Materialien gezielt wählbar
  • Einzelräder erlauben flexible Konstruktionen

Nachteile

  • Nut und Schiene müssen übereinstimmen
  • Schmutz kann den Lauf beeinträchtigen
  • Metallrollen können hörbarer laufen
  • Halterungen begrenzen die Einbaugeometrie

Wann lohnt sich eine besser ausgestattete Ausführung?

Für eine leichte, selten bewegte Innenkonstruktion genügt häufig ein schlichtes Rad mit passender Geometrie und ausreichender Herstellerfreigabe. Bei häufigen Bewegungen gewinnen geeignete Lagerung, austauschbare Befestigungsteile und ein zur Umgebung passender Oberflächenschutz an Bedeutung.

Mehr Ausstattung lohnt sich nicht, wenn dadurch die Kompatibilität schlechter wird. Ein zusätzliches Lager, ein massives Gehäuse oder ein größerer Durchmesser rechtfertigt nur dann einen höheren Aufwand, wenn Belastung, Nutzungshäufigkeit und Einbauraum diese Merkmale erfordern.

Fazit: Schiene, Last und Montage zuerst festlegen

Für Ersatzrollen ist Maßgleichheit wichtiger als zusätzliche Ausstattung. Bei neuen Konstruktionen wählst du zuerst eine passende V-Schiene, berechnest die Lastverteilung und bestimmst den verfügbaren Bauraum. Danach entscheidest du zwischen Nylon und Stahl sowie zwischen Einzelrad, Halterung und Doppelrolle.

Häufige Fragen zum Kauf von V-Nut-Rädern

Kann ich ein V-Nut-Rad auf einem Rundrohr laufen lassen?

Nur wenn der Hersteller diese Kombination ausdrücklich vorsieht und die Geometrie zusammenpasst. Eine V-Nut ist üblicherweise für eine entsprechend geformte Führung gedacht. Unpassende Kontaktflächen können zu schlechter Führung und hoher punktueller Belastung führen.

Wie viele V-Nut-Räder brauche ich für ein Schiebetor?

Die notwendige Anzahl ergibt sich aus Konstruktion, Gewicht, Radabstand und Führungskonzept. Entscheidend ist, wie viele Rollen die Last unter realen Bedingungen tatsächlich tragen. Bei schweren Toren sollte eine fachkundige Person auch Kippsicherung und Lastspitzen berücksichtigen.

Sind Nylonrollen für den Außenbereich geeignet?

Das lässt sich nicht allein am Werkstoffnamen erkennen. Feuchtigkeit, UV-Strahlung, Temperatur und Belastung können die Eignung beeinflussen. Prüfe die ausdrückliche Herstellerfreigabe für die vorgesehene Umgebung sowie das Material von Lager, Achse und Halterung.

Wie messe ich ein vorhandenes V-Nut-Rad als Ersatzteil aus?

Erfasse Außendurchmesser, Gesamtbreite, Nutbreite, Nuttiefe und Achsbohrung. Bei einer montierten Einheit brauchst du zusätzlich Bauhöhe, Gehäusebreite, Lochabstände und Befestigungsart. Vergleiche außerdem Einbaurichtung und zulässige Belastung.

Kann eine Seilrolle als V-Nut-Laufrad verwendet werden?

Nur wenn sie ausdrücklich für den vorgesehenen Lauf- und Lastfall ausgelegt ist. Seilrollen führen ein Seil, während Laufräder eine Konstruktion auf einer Schiene tragen und seitlich führen können. Eine ähnlich aussehende Rille belegt keine technische Austauschbarkeit.

Auf den Punkt gebracht!

  • Nutprofil und Schiene müssen geometrisch zusammenpassen
  • Tragfähigkeit nur nach konkreter Herstellerangabe beurteilen
  • Halterungen müssen zu Lochbild und Einbaurichtung passen
  • Seilrollen sind keine automatischen Laufrad-Ersatzteile

Vergleiche nun geeignete V-Nut-Räder anhand deiner gemessenen Schienen-, Rad- und Montagemaße sowie der geforderten Belastbarkeit.
