Flexible Kupplungen passend zu Welle und Antrieb wählen

Flexible Kupplungen verbinden zwei Wellen und können je nach Bauart begrenzte Fluchtfehler, Schwingungen oder Drehmomentstöße ausgleichen. Für die Auswahl sind zuerst Bohrungsdurchmesser, Bauform und Befestigung entscheidend. Erst danach solltest du Außenmaße, Material und Lieferumfang vergleichen.

Eine Kupplung passt nur dann zum Antrieb, wenn beide Bohrungen, die zulässigen Belastungen und die Art des Versatzes zur Anwendung passen.

Welche flexible Kupplung passt zu deinem Antrieb?

Für kompakte Schrittmotor-, Encoder- und leichte CNC-Anwendungen werden häufig kleine Wellenkupplungen verwendet. Modelle mit gleichen Bohrungen verbinden Wellen gleichen Durchmessers. Unterschiedlich große Bohrungen dienen als Reduzierkupplung, etwa zwischen Motorwelle und Gewindespindel. Die angegebenen Maße müssen auf beiden Seiten eindeutig zugeordnet sein.

Die Kupplung darf keinen groben Aufbaufehler kaschieren. Starker Parallel- oder Winkelversatz erzeugt zusätzliche Lagerkräfte und kann Verschleiß beschleunigen. Richte Motor und Abtriebswelle deshalb auch bei einer flexiblen Ausführung möglichst genau aus.

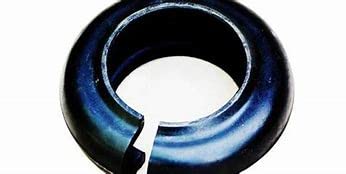

Bauarten und ihre geeigneten Einsatzbereiche

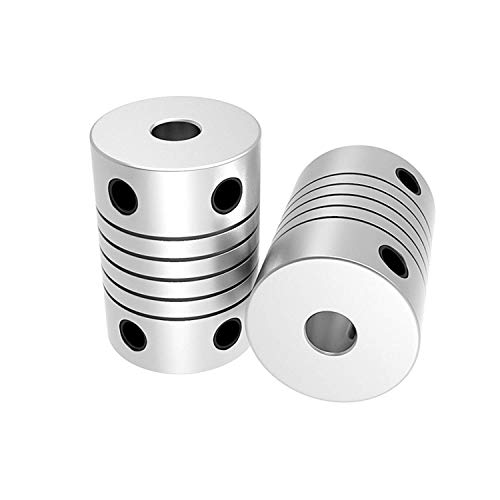

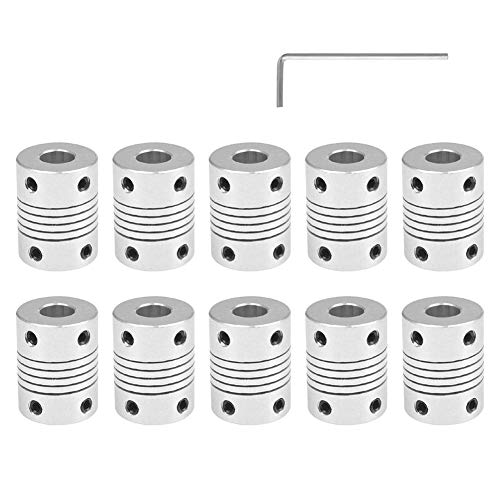

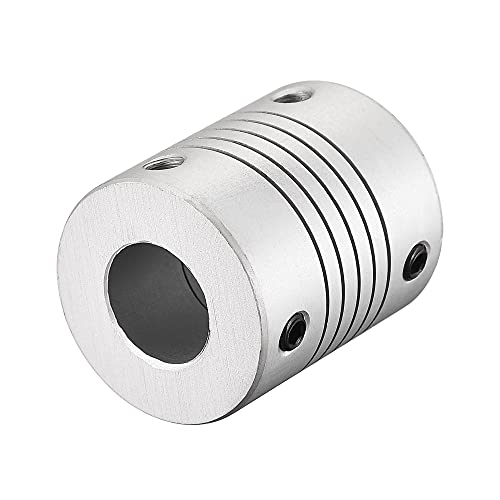

Spiral- und Balkenkupplungen

Bei diesen meist einteiligen Kupplungen erzeugen Einschnitte im Körper die gewünschte Nachgiebigkeit. Sie sind kompakt und besitzen keinen separaten elastischen Einsatz. Ihre Eignung hängt jedoch stark von Geometrie, Werkstoff, Drehzahl und Belastung ab. Für Anwendungen mit hoher Torsionssteifigkeit oder deutlichen Laststößen ist nicht jede Ausführung passend.

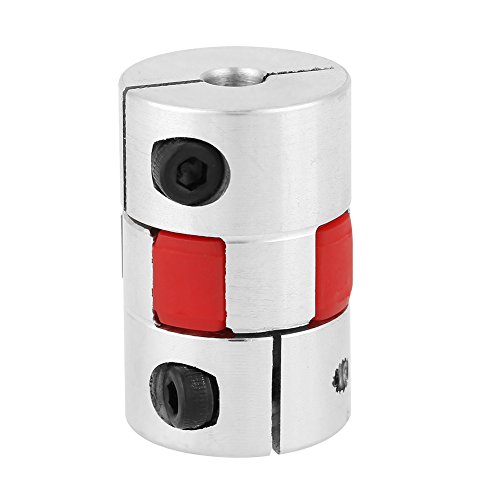

Klauen- und Pflaumenkupplungen

Zwei Naben greifen über einen elastischen Kupplungsstern ineinander. Dieser Aufbau kann Schwingungen und Stöße dämpfen. Härte und Werkstoff des Einsatzes beeinflussen dabei Dämpfung, Verdrehung und Belastbarkeit. Ein weicherer Einsatz bedeutet daher nicht automatisch eine präzisere Übertragung.

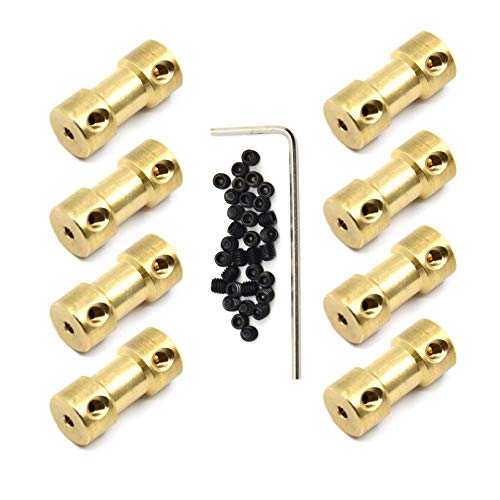

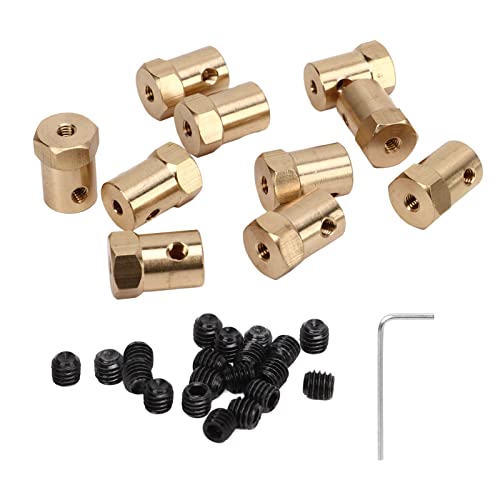

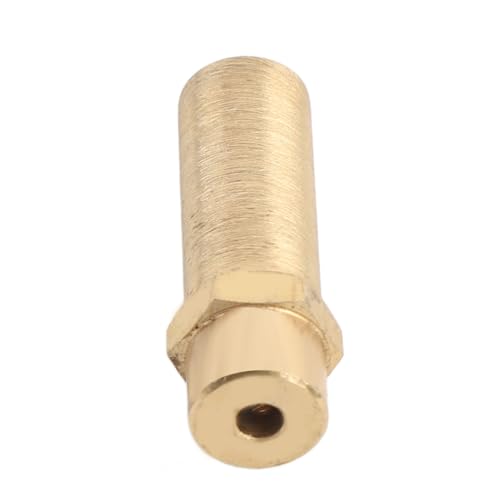

Starre Wellenverbinder als Abgrenzung

Starre Verbinder besitzen keinen vorgesehenen Versatzausgleich. Sie können bei sehr gut ausgerichteten Wellen sinnvoll sein, übertragen Montagefehler aber stärker auf Lager und Wellen. Bezeichnungen wie Gelenkverbinder oder Wellenkupplung reichen allein nicht zur Einordnung. Entscheidend ist die erkennbare Konstruktion.

Diese Kaufkriterien entscheiden über die Passform

Bohrung, Toleranz und Befestigung

Prüfe den tatsächlichen Durchmesser beider Wellen und suche eine Kupplung mit zwei passend ausgewiesenen Bohrungen. Auch Zollmaße und nahe beieinanderliegende metrische Maße dürfen nicht verwechselt werden. Zu viel Spiel erschwert die Zentrierung, während eine zu enge Bohrung nicht fachgerecht durch gewaltsames Aufpressen passend gemacht werden sollte.

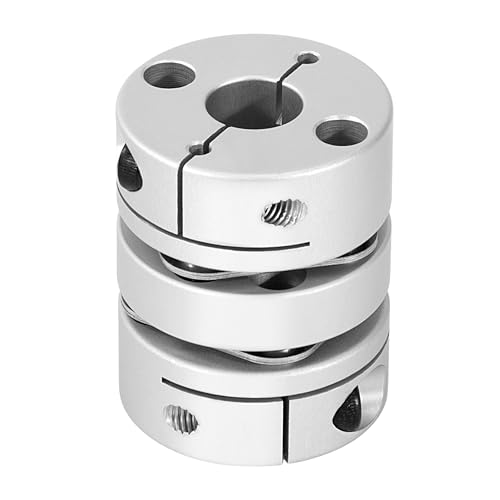

Gängig sind Naben mit Madenschrauben sowie Klemmnaben. Madenschrauben benötigen wenig Bauraum, drücken jedoch punktuell auf die Welle. Klemmnaben verteilen die Haltekraft über einen größeren Umfang und erleichtern häufig eine zentrische Montage. Eine vorhandene Abflachung oder Passfedernut muss zur vorgesehenen Befestigung passen.

Drehmoment, Drehzahl und Versatzausgleich

Die Kupplung muss für Anfahrmoment, Lastspitzen, Drehrichtungswechsel und Betriebsdrehzahl geeignet sein. Der Motortyp allein liefert dafür keine ausreichende Aussage. Vergleiche die technischen Grenzwerte des jeweiligen Modells mit den Anforderungen des gesamten Antriebs und plane eine angemessene Reserve ein.

Hersteller unterscheiden typischerweise axialen, radialen und winkligen Versatz. Mehr Flexibilität kann die Lager entlasten, geht aber je nach Bauform zulasten der Torsionssteifigkeit. Bei Positionierachsen sind Verdrehspiel und elastische Verformung deshalb wichtiger als eine möglichst große Nachgiebigkeit.

Außenmaße, Werkstoff und Umgebung

Außendurchmesser und Länge bestimmen, ob die Kupplung in den verfügbaren Bauraum passt und ob genügend Wellenlänge für einen sicheren Sitz verbleibt. Aluminium ermöglicht kompakte, leichte Konstruktionen, ist aber nicht pauschal für jede Last geeignet. Stahl, Edelstahl oder andere Werkstoffe können bei Belastung und Umgebung Vorteile bieten, erhöhen jedoch oft Masse und Trägheit.

Bei Staub, Feuchtigkeit, Wärme, Öl oder Chemikalien müssen sowohl Naben als auch elastische Einsätze für die Umgebung geeignet sein. Prüfe bei einer Klauenkupplung außerdem, ob der Elastomereinsatz enthalten und bei Verschleiß separat erhältlich ist.

Flexibilität und Präzision richtig abwägen

Flexibilität schützt nicht automatisch vor jedem Ausrichtungsfehler. Eine nachgiebige Kupplung kann begrenzte Abweichungen aufnehmen und Schwingungen mindern, verformt sich unter Last jedoch stärker als eine steife Verbindung. Für präzise Positionierung ist deshalb ein kontrollierter Kompromiss aus Versatzausgleich, Spielfreiheit und Steifigkeit nötig.

Typische Fehlkäufe vermeiden

Der häufigste Fehler ist die Auswahl allein nach zwei Bohrungsangaben. Zusätzlich müssen Wellenbefestigung, Baulänge, Außendurchmesser, Last und Betriebsumgebung stimmen. Ein Mehrfachpack ist nur wirtschaftlich, wenn jede Kupplung dieselbe benötigte Ausführung besitzt. Mehr Stück ersetzen keine belastbare technische Dokumentation.

Elektrische Steckkupplungen, Lenksäulenteile, Fahrzeugersatzteile und Fliehkraftkupplungen sind trotz ähnlicher Bezeichnung keine allgemeinen flexiblen Wellenkupplungen für die Antriebstechnik. Bei Fahrzeugen oder anderen sicherheitsrelevanten Anwendungen solltest du ausschließlich eindeutig freigegebene, fahrzeug- beziehungsweise anwendungsspezifische Teile verwenden und die Montage gegebenenfalls einer Fachperson überlassen.

Fazit: Auswahlregeln für flexible Kupplungen

Für einen leichten Motor-, Encoder- oder Spindelantrieb kann eine einfache kompakte Kupplung genügen, sofern Bohrungen, Drehmoment, Drehzahl und Versatzwerte dokumentiert passen. Eine höherwertig ausgelegte Klemm- oder Klauenkupplung lohnt sich eher bei häufigen Lastwechseln, höheren Präzisionsansprüchen oder gewünschter Schwingungsdämpfung. Die richtige Größe richtet sich immer nach beiden Wellen und der realen Belastung, nicht allein nach dem Außendurchmesser.

Vergleiche jetzt passende flexible Kupplungen anhand von Bohrungspaar, Bauform, Befestigung und dokumentierten Belastungswerten.
