Signalbauteile passend zu Schaltung und Schnittstelle auswählen

Bei Signalbauteilen entscheidet zuerst die Aufgabe, nicht die höchste Kanalzahl. In dieser Kategorie stehen vor allem Multiplexer für analoge oder digitale Leitungen sowie I2C-Kommunikation im Mittelpunkt. Prüfe deshalb zunächst, ob du einzelne Signale umschalten, mehrere I2C-Geräte trennen oder einen Messwert erst noch digitalisieren musst.

Wähle das Signalbauteil zuerst nach Signalart und Schnittstelle, danach nach Kanalzahl und Bauform.

Welcher Multiplexer löst deine Schaltungsaufgabe?

Ein klassischer Analog- oder Digitalmultiplexer verbindet abhängig von seinen Steuereingängen einen gemeinsamen Anschluss mit einem ausgewählten Kanal. Er eignet sich beispielsweise, wenn mehrere Sensorsignale nacheinander an einem Eingang ausgewertet oder Leitungen gezielt umgeschaltet werden sollen.

Ein I2C-Multiplexer erfüllt eine andere Aufgabe: Er teilt einen I2C-Bus in getrennt schaltbare Zweige. Das ist besonders nützlich, wenn mehrere Geräte dieselbe nicht veränderbare Busadresse besitzen. Ein Analog-Digital-Wandler wiederum ersetzt keinen Multiplexer, sondern wandelt Spannungen in digitale Messwerte um. Manche Wandler besitzen mehrere Eingänge, bleiben funktional aber eine andere Produktart.

Varianten der Signalbauteile richtig abgrenzen

Mehrkanal-Multiplexer für einzelne Signale

Diese Bauteile werden häufig als 8- oder 16-Kanal-Varianten angeboten. Eine größere Kanalzahl reduziert bei umfangreichen Projekten die Zahl zusätzlicher Bauteile. Dafür werden meist mehr Adressleitungen benötigt, und die Signalwege auf Platine oder Steckbrett können unübersichtlicher werden. Für wenige Quellen ist ein 8-Kanal-Multiplexer oft leichter zu verdrahten als eine ungenutzte größere Variante.

Die Bezeichnung analog und digital bedeutet nicht, dass jedes Modul mit jedem beliebigen Signal funktioniert. Entscheidend sind unter anderem zulässiger Spannungsbereich, Versorgung, Signalpegel, Strombelastbarkeit und Schaltverhalten laut Datenblatt.

Busmultiplexer für I2C-Geräte

Ein Busmultiplexer schaltet komplette I2C-Zweige, statt nur eine einzelne Messleitung auszuwählen. Typische Module bieten mehrere Buskanäle und teils einen Reset-Anschluss. Praktisch sind außerdem eindeutig beschriftete Pins oder steckbare Anschlusssysteme, wenn Sensoren häufig gewechselt werden. Solche Stecksysteme lohnen sich jedoch nur, wenn sie zu deinen vorhandenen Kabeln und Boards passen.

Module und einzelne integrierte Schaltungen

Ein Breakout-Modul ist für Prototypen meist bequemer, weil das Bauteil bereits auf einer Platine sitzt und zugängliche Anschlüsse bietet. Ein einzelner IC beansprucht in einer eigenen Leiterplatte weniger Raum und kann bei Serienaufbauten sinnvoller sein. Dafür musst du Gehäuseform, Pinbelegung und externe Beschaltung selbst berücksichtigen.

Diese Kaufkriterien verhindern Kompatibilitätsprobleme

Versorgungs- und Signalspannungen getrennt prüfen

Die Versorgungsspannung des Bauteils und der zulässige Bereich am geschalteten Signal sind nicht automatisch identisch. Prüfe beide Angaben im Datenblatt sowie die Logikpegel des steuernden Mikrocontrollers. Relevant sind auch Signale, die anliegen, während das Modul noch unversorgt ist.

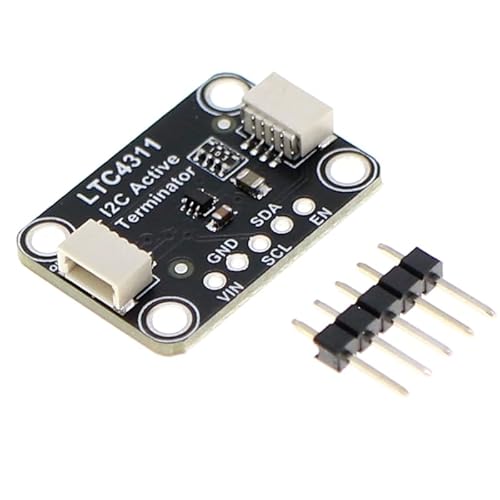

Bei I2C-Schaltungen kommen die Pull-up-Widerstände hinzu. Mehrere Module können bereits eigene Widerstände enthalten. Werden zu viele davon parallel betrieben, verändert sich der wirksame Widerstand des Busses. Das lässt sich nicht zuverlässig allein aus dem Produktnamen ableiten.

Kanalzahl und Steuereingänge passend dimensionieren

Mehr Kanäle schaffen Reserve, benötigen aber zusätzliche Anschlüsse, Platz und Softwarelogik. Zähle deshalb die tatsächlich umzuschaltenden Quellen und plane nur eine sinnvolle Erweiterungsreserve ein. Prüfe außerdem, wie viele GPIO-Pins für Adressierung, Aktivierung und gegebenenfalls Reset benötigt werden.

Signaleigenschaften vor dem Kauf abgleichen

Ein Multiplexer ist kein idealer Schalter. Sein Einschaltwiderstand, mögliche Leckströme, Kapazitäten und die erreichbare Schaltgeschwindigkeit können Messungen oder schnelle Signale beeinflussen. Bei langsam abgefragten Sensoren sind diese Effekte oft weniger kritisch als bei hochohmigen Quellen, kleinen Messsignalen oder höheren Frequenzen.

Auch die Richtung ist wichtig: Manche Multiplexer lassen sich grundsätzlich in beide Richtungen nutzen, doch das muss für das konkrete Bauteil und die Schaltung geprüft werden. Ein Enable-Eingang kann sinnvoll sein, wenn alle Kanäle definiert getrennt werden sollen.

Boardlayout und Lieferumfang vergleichen

Vergleiche Pinraster, Lötzustand, Beschriftung und Abmessungen anhand der jeweiligen Angebotsangaben. Ungelötete Stiftleisten bieten mehr Freiheit, verursachen aber zusätzlichen Montageaufwand. Mehrfachpackungen sind nur dann wirtschaftlich, wenn du die Module tatsächlich für mehrere Aufbauten oder als Ersatz benötigst.

Mehr Kanäle auf wenigen Steuerleitungen: Chancen und Grenzen

Multiplexer reduzieren den Bedarf an Mikrocontroller-Pins und können modulare Schaltungen vereinfachen. Dieser Gewinn entsteht durch zeitlich nacheinander geschaltete Kanäle. Sollen mehrere Signale wirklich gleichzeitig erfasst oder übertragen werden, ist ein einzelner Multiplexer meist nicht die passende Lösung.

Einfaches Modul oder besser ausgestattete Lösung?

Für einen einzelnen Prototyp genügt häufig ein schlichtes Modul mit geeigneter Signalart, ausreichender Kanalzahl und kompatiblen Pegeln. Zusätzliche Anschlusssysteme, Reset-Funktionen oder großzügige Beschriftungen lohnen sich, wenn du häufig umbaust, mehrere Buszweige verwaltest oder Fehler schneller eingrenzen möchtest.

Ein höherer Preis kann durch dokumentierte Schaltpläne, nachvollziehbare Bauteilkennzeichnung, vormontierte Anschlüsse oder ein passendes Stecksystem begründet sein. Eine hohe Stückzahl allein verbessert dagegen weder elektrische Eignung noch Dokumentation. Für eigene Leiterplatten zählt eher die passende Gehäuseform des ICs als der Komfort eines Entwicklungsmoduls.

Fazit: Signalbauteile nach Funktion statt Kanalzahl wählen

Für Sensorausgänge und einzelne Leitungen vergleichst du analoge oder digitale Multiplexer. Bei gleichen I2C-Adressen suchst du gezielt nach einem Busmultiplexer. Danach entscheidest du anhand von Spannungsbereichen, Pegeln, Kanalzahl, Steuersignalen und Boardlayout. Bei empfindlichen oder schnellen Signalen sollten zusätzlich die elektrischen Kennwerte des konkreten Bauteils geprüft werden.

Vergleiche jetzt passende Signalbauteile nach Schnittstelle, Kanalzahl, Versorgung und Bauform, bevor du Packungsgröße oder Zusatzanschlüsse bewertest.
