Passive Bauteile verstehen und sicher die richtige Wahl treffen

Wenn Du in der Elektroinstallation oder Entwicklung unterwegs bist, kommst Du an Passive Bauteile nicht vorbei. Ob Du ein robustes Messsystem planst, eine Steuerung in der Produktion aufrüstest oder einfach ein Laborprojekt zuverlässig zum Laufen bringen willst, ohne solide Grundbausteine geht gar nichts. Widerstände, Kondensatoren, Spulen, Sicherungen und Filter entscheiden oft darüber, ob eine Anlage ruhig und stabil läuft oder ob Du ständig auf Fehlersuche bist. In diesem Ratgeber schauen wir uns an, welche passiven Komponenten für Dich wirklich entscheidend sind, woran Du Qualität erkennst und wie Du zielgerichtet die Teile auswählst, die zu Deinen Anforderungen passen und sich später im Alltag bewähren.

Merke: Gute passive Bauteile siehst Du selten – Du merkst nur, wenn sie fehlen oder ausfallen.

Was passive Bauteile eigentlich leisten und wo Du sie einsetzt

Im Kern sind passive Komponenten die stummen Helfer in jeder Schaltung. Sie verstärken nichts aktiv, sie rechnen nicht, sie machen keinen Lärm. Trotzdem formen sie das Verhalten Deiner kompletten Anlage. Ein Widerstand begrenzt Ströme und teilt Spannungen sauber auf. Ein Kondensator glättet Versorgungsspannungen, puffert kurzzeitige Lastspitzen oder entkoppelt Signale. Eine Induktivität hilft Dir, Störungen zu filtern oder in Netzteilen Energie zwischenzuspeichern. Dazu kommen präzise Sicherungen und Varistoren, die Deine Geräte vor Kurzschluss und Überspannung schützen, bevor es teuer wird. In der industriellen Umgebung geht es oft um lange Laufzeiten, Temperaturwechsel, Vibrationen und schwankende Netzqualität. Genau hier trennt sich die Spreu vom Weizen. Wenn Du passende passive Bauteile auswählst, kannst Du viele Probleme schon im Vorfeld ausschalten statt sie später mühsam im Feldservice zu bekämpfen.

Wichtige Kaufkriterien

Bei passiven Bauteilen lohnt sich ein zweiter Blick auf das Datenblatt, bevor Du bestellst. Ganz vorn steht die passende Nennspannung. Ein Kondensator, der knapp an der Grenze betrieben wird, hält oft nicht lange. Plane Reserve ein, vor allem bei Netzteilen und Motoransteuerungen. Ebenso wichtig ist die Leistungsaufnahme bzw. Belastbarkeit bei Widerständen. Wenn ein Bauteil dauerhaft zu warm wird, ändern sich Werte oder Lötstellen altern zu schnell. Schau Dir die zulässigen Temperaturbereiche an, speziell bei Anwendungen im Schaltschrank, in Maschinen oder im Außenbereich. Für Signalpfade und Messtechnik sind Toleranz und Langzeitstabilität entscheidend. Ein Präzisionswiderstand mit enger Toleranz kann Dir Kalibrieraufwand sparen. Achte bei Spulen und Drosseln auf Sättigungsstrom und Gleichstromwiderstand. Bei Sicherungen sind Auslösecharakteristik und Abschaltvermögen relevant. Und nicht zuletzt spielt das Gehäuseformat eine Rolle. SMD spart Platz, bedrahtete Leistungswiderstände sind mechanisch robuster und leichter austauschbar.

Welche Arten passiver Bauteile Du kennen solltest

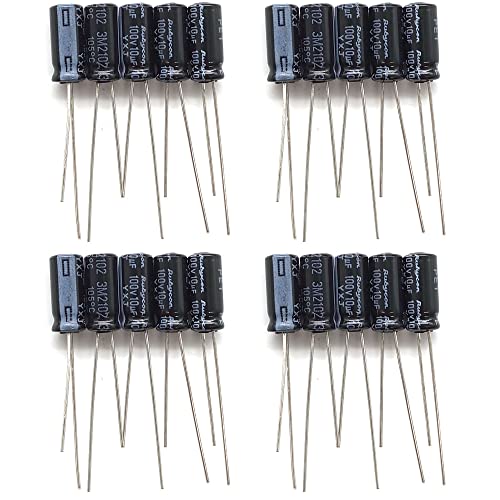

Wenn Du sortiert an die Auswahl herangehen willst, hilft eine klare Einteilung. Da sind zunächst die klassischen SMD-Kondensatoren und bedrahteten Ausführungen, von Keramik über Folie bis Elektrolyt. Sie unterscheiden sich im Verhalten bei Temperatur, Frequenz und Lebensdauer. Spulen und Drosseln nutzt Du in Filtern, DC/DC-Wandlern oder zur Entstörung von Netzleitungen. Widerstände gibt es als Standardtypen, als Shunts für Strommessungen oder als einstellbare Trimmer. Sicherungen decken ein Spektrum von winzigen Leiterplattensicherungen bis zu träge auslösenden Typen für Motoren ab. Dazu kommen EMV-Filter, Überspannungsschutzbauteile wie TVS-Dioden und Varistoren sowie spezialisierte Bauteile wie NTC- oder PTC-Temperatursensoren, die in Anlaufstrombegrenzungen oder Überwachungskreisen auftauchen. Wenn Du Dir vorab klar machst, ob Du Energie speichern, Ströme begrenzen, Frequenzen trennen oder einfach nur absichern willst, findest Du sehr schnell die passende Produktgruppe.

Praxis-Tipps für Planung, Dimensionierung und Serie

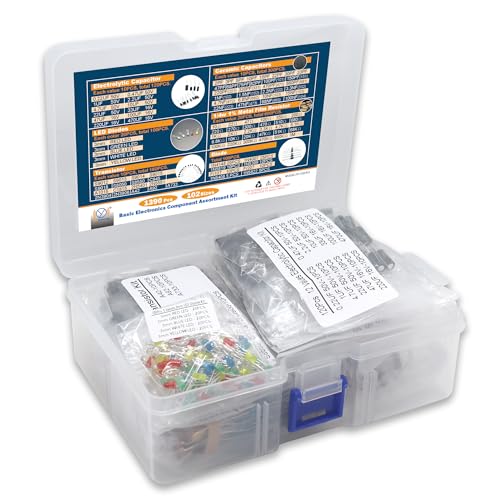

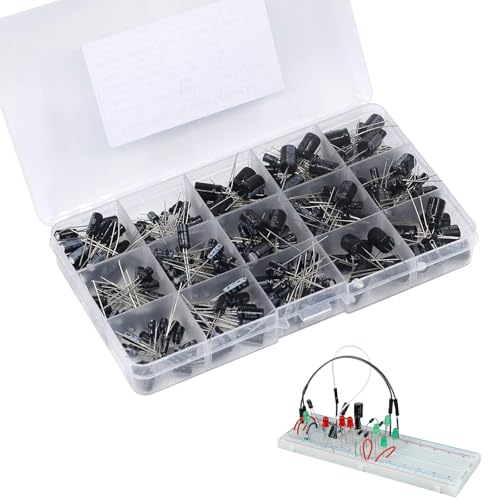

In der Realität läuft ein Projekt selten genau so, wie es im ersten Schaltplan aussah. Darum lohnt es sich, bei passiven Komponenten etwas Luft nach oben einzuplanen. Wenn Du beispielsweise ein Netzteil entwickelst, nimm für kritische Keramikkondensatoren lieber eine Stufe höher bei der Spannung, vor allem, wenn hohe Temperaturen zu erwarten sind. Bei industriellen Steuerungen ist es oft sinnvoll, Standardreihen von SMD-Widerständen und Kondensatoren festzulegen, die Du immer wieder verwendest. Das erleichtert Lagerhaltung und Nachbestellung. Für Prototypen kann es helfen, ein kleines Sortiment an gängigen Werten auf Vorrat zu haben, damit Du spontan anpassen kannst, ohne jedes Mal neu zu bestellen. In der Serie zahlt sich einheitliche Lieferantenwahl aus, etwa wenn Du alle Sicherungseinsätze aus einer geprüften Serie beziehst. Ein weiterer Punkt ist die Dokumentation. Notiere Dir im Schaltplan kritische Bauteile mit Hersteller und genauer Typbezeichnung, das spart später Sucherei bei Ersatz oder Redesign.

Passive Bauteile in der industriellen Umgebung richtig einsetzen

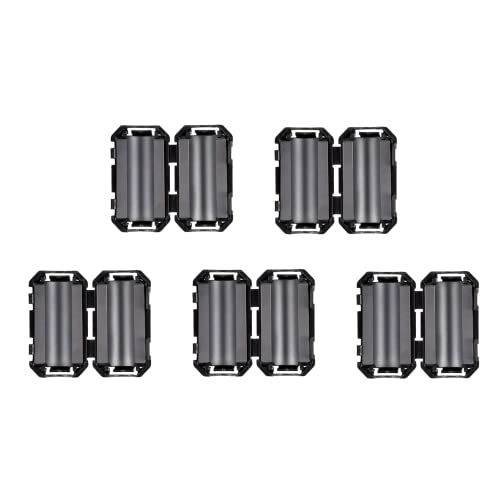

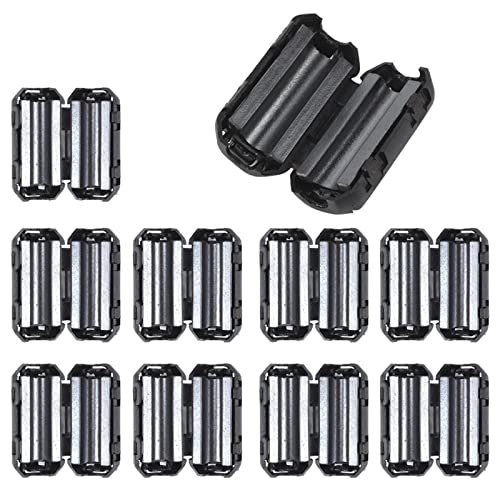

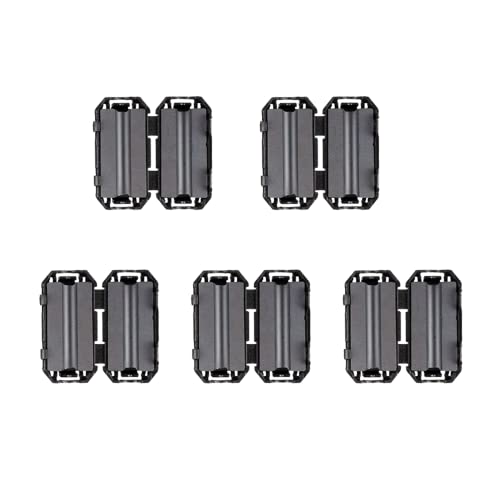

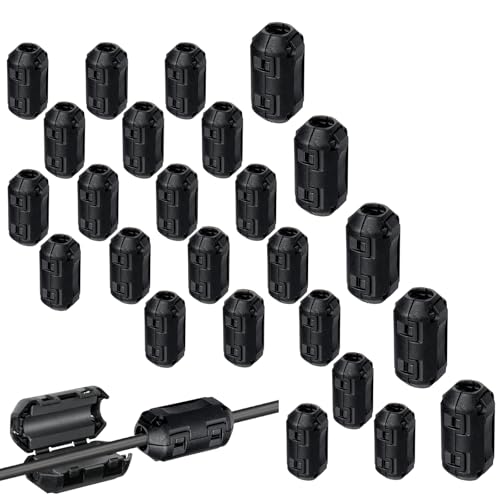

In der Industrie herrschen andere Bedingungen als auf dem Basteltisch. Hohe Einschaltsströme, schmutzige Luft, Vibrationen, Überspannungen aus dem Netz, alles spielt mit hinein. Wenn Du beispielsweise Motorantriebe steuerst, sind Snubber-Netzwerke aus Widerstand und Kondensator an Relaiskontakten fast Pflicht, um Funkenbildung und Kontaktverschleiß zu verringern. In langen Signalleitungen helfen Dir Ferritkerne und EMV-Filter dabei, Störungen zu dämpfen, bevor sie in die Steuerung kriechen. In Schaltschränken mit hoher Packungsdichte lohnt sich ein Blick auf die Temperaturklassen der Bauteile. Achte auf Komponenten mit genügend Abstand zur maximalen Umgebungstemperatur. Wenn Du im Feldservice arbeitest, weißt Du, wie nervig schlecht zugängliche Sicherungen sind. Plane also so, dass kritische Schutzbauteile gut erreichbar sind. Die Auswahl der richtigen passiven Elemente ist in solchen Umgebungen nicht nur Technik, sondern am Ende auch eine Frage der Wartungskosten und Stillstandszeiten.

Lagerung, Handhabung und Lebensdauer im Blick behalten

Passive Bauteile wirken auf den ersten Blick unverwüstlich, aber ganz so einfach ist es nicht. Elektrolytkondensatoren altern, auch wenn sie nur im Regal liegen. Daher lohnt es sich, Chargen und Einkaufsdaten im Auge zu behalten. Feuchtigkeitsempfindliche SMD-Bauteile sollten trocken und möglichst in der Originalverpackung aufbewahrt werden. Wenn Du viel mit Reflow-Lötung arbeitest, kennst Du das Thema MSL-Klassen und Vorbacken. Mechanische Belastungen sind ein weiterer Punkt. Große bedrahtete Kondensatoren oder Drahtwiderstände dürfen nicht ständig wackeln, sonst brechen Lötstellen mit der Zeit. Beim Einbau hilft es, das Datenblatt kurz auf Montagehinweise zu prüfen, etwa Mindestabstände zur Leiterplatte wegen Wärme. In rauen Umgebungen kann der Einsatz von vergießten oder beschichteten Bauteilen sinnvoll sein. Auch Reinigung nach dem Löten ist ein Thema. Manche Kondensatoren oder Relais reagieren empfindlich auf aggressive Reinigungsmittel. Kurzer Blick in die Herstellerangaben verhindert hier spätere Überraschungen.

Normen, Sicherheit und Dokumentation nicht unterschätzen

Spätestens wenn eine Anlage abgenommen werden soll oder ein Prüfer danebensteht, wird klar, wie wichtig normgerechte passive Bauteile sind. Für Netzspannungsanwendungen brauchst Du zum Beispiel speziell zugelassene Sicherheitskondensatoren mit passenden Prüfzeichen. Auch bei Schutzbeschaltungen gegen Überspannungen ist es sinnvoll, nur Teile einzusetzen, die für den jeweiligen Bereich zertifiziert sind. Achte auf Angaben wie UL, VDE oder EN-Normen. In der Dokumentation Deiner Anlage sollten sicherheitsrelevante Komponenten klar aufgeführt sein, idealerweise mit genauen Typbezeichnungen. So kann im Servicefall gezielt nachbestellt werden, ohne dass jemand „irgendeinen ähnlichen Kondensator“ einsetzt. Das betrifft auch Leistungskondensatoren in Motor- oder Beleuchtungsschaltungen. Wenn Du für Kunden arbeitest, wirkt eine saubere Stückliste mit klaren Angaben sehr professionell und erhöht das Vertrauen in Deine Arbeit. Am Ende sparst Du Dir und allen Beteiligten viele Rückfragen und Diskussionsrunden.

Kosten, Qualität und sinnvolle Sparpotenziale bei passiven Bauteilen

Natürlich spielt der Preis in jeder Kalkulation eine Rolle. Bei passiven Bauteilen ist Sparen aber ein schmaler Grat. Günstige MLCC-Kondensatoren oder Widerstände können in einfachen Anwendungen völlig ausreichen. In kritischen Bereichen wie Netzfiltern, Schutzschaltungen oder Langzeitprojekten mit 24/7-Betrieb lohnt sich ein höherwertiger Typ schnell. Die Gesamtkosten einer Anlage bestehen nicht nur aus dem Einkaufspreis, sondern auch aus Service, Ausfällen und Reklamationen. Wenn Du an einer Stelle wenige Cent pro Bauteil sparst, später aber ein Serviceeinsatz vor Ort nötig ist, kippt die Rechnung sehr schnell. Ein sinnvoller Weg ist, innerhalb eines Projekts eine klare Linie zu fahren. Für unkritische Funktionen günstige Standardbauteile, für Hochlast, hohe Spannung oder Sicherheit geprüfte Qualitäten. Viele Hersteller bieten Produktfamilien an, bei denen Du von Low-Cost bis High-End in der gleichen Serie bleibst. So kannst Du sauber skalieren, ohne bei jedem Layout komplett neu anzufangen.

Fazit: So findest Du schnell die passenden passiven Bauteile

Wenn Du Dir die wichtigsten Punkte einmal bewusst machst, wird die Auswahl der richtigen passiven Bauteile deutlich entspannter. Starte immer mit der Frage, was das Bauteil in Deiner Schaltung eigentlich leisten soll. Energie speichern, Strom begrenzen, Spannung glätten, schützen oder filtern. Dann prüfst Du die Randbedingungen. Spannung, Strom, Temperatur, Platz und gegebenenfalls Normen. Ein kurzer Blick in die Datenblätter für die kritischen Werte Nennspannung, Leistung, Temperaturbereich und Toleranz zahlt sich jedes Mal aus. In der Praxis funktioniert es gut, mit einer Handvoll bewährter Serien und Herstellern zu arbeiten und diese konsequent einzusetzen. So kennst Du das Verhalten Deiner Bauteile und wirst von weniger Überraschungen getroffen. Und wenn Du beim Einkauf auf klare Spezifikationen achtest, kannst Du später ohne Kopfzerbrechen nachbestellen. Mit einem durchdachten Mix aus Standardkomponenten und hochwertigen Spezialteilen baust Du Anlagen, die im Alltag zuverlässig laufen und Deinen Kunden das Gefühl geben, dass sie sich auf Deine Technik verlassen können.

Stell Dir jetzt Dein Projekt vor, leg die Anforderungen fest und wähle gezielt die passenden passiven Bauteile aus. Je klarer Du weißt, was Du brauchst, desto schneller findest Du hier die richtigen Komponenten für Deine nächste Steuerung, Dein Messsystem oder Deine industrielle Anwendung. Schau Dir die Auswahl in Ruhe an und sichere Dir die Bauteile, die Deine Technik im Alltag wirklich zuverlässig machen.
