Abschwächer passend zu Signalweg und Messaufgabe auswählen

Ein Abschwächer reduziert den Pegel eines elektrischen beziehungsweise hochfrequenten Signals definiert. Für die Auswahl zählen zuerst Dämpfungswert, Systemimpedanz, Frequenzbereich, Belastbarkeit und Anschlussart. Stimmen diese Merkmale nicht mit dem vorhandenen Aufbau überein, kann das Bauteil Messungen verfälschen, unerwünschte Reflexionen verursachen oder überlastet werden.

Wähle ein Dämpfungsglied nicht allein nach Dezibel: Impedanz, Frequenzbereich, Leistung und Steckverbinder müssen ebenfalls zur gesamten Signalkette passen.

Welcher Abschwächer passt in deinen Signalweg?

Bestimme zunächst, wie stark der Pegel reduziert werden soll. Eine niedrige Dämpfung eignet sich für eine kleine Pegelkorrektur, während höhere Werte empfindliche Eingänge stärker entlasten. Der benötigte Wert ergibt sich aus Ausgangspegel, zulässigem Eingangspegel und gewünschter Reserve. Eine unnötig hohe Dämpfung verkleinert zugleich das nutzbare Signal und kann die Auswertung erschweren.

Ebenso entscheidend ist die Systemimpedanz. Abschwächer und angeschlossene Geräte sollten für dieselbe Impedanz ausgelegt sein. Das ist besonders in HF- und Koaxialsystemen wichtig, weil eine Fehlanpassung Reflexionen und Messabweichungen begünstigt.

Bauarten und geeignete Einsatzbereiche

Festabschwächer besitzen einen vorgegebenen Dämpfungswert. Sie sind sinnvoll, wenn ein Messaufbau dauerhaft denselben Pegel benötigt oder ein Empfängereingang reproduzierbar entlastet werden soll. Modelle mit verschiedenen festen Werten lassen sich bei Bedarf kombinieren, wobei sich auch deren Verluste und Toleranzen addieren.

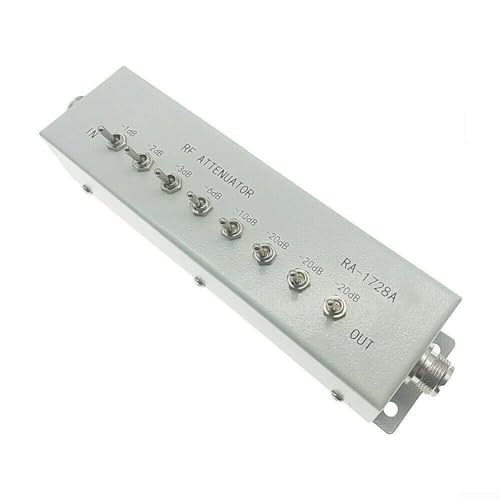

Schaltbare Stufenabschwächer bieten mehrere definierte Einstellungen. Sie eignen sich für Laboraufbauten, Fehlersuche und Empfindlichkeitsprüfungen. Variable Abschwächer erlauben eine kontinuierlichere Anpassung, sind aber nicht automatisch präziser. Entscheidend bleiben die spezifizierte Genauigkeit und das Verhalten über den vorgesehenen Frequenzbereich.

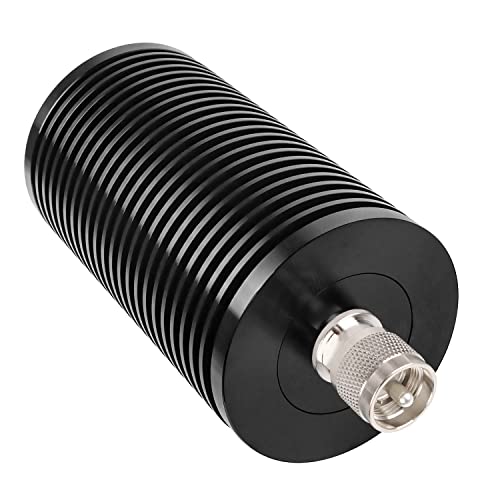

Koaxiale Inline-Ausführungen werden direkt in eine Leitung eingesetzt. Leiterplatten- oder Einbauvarianten sind dagegen für Geräte, Baugruppen und feste Installationen gedacht. Eine Dummylast ist kein gewöhnlicher Abschwächer: Sie schließt einen Ausgang mit definierter Last ab, stellt aber üblicherweise keinen entsprechend gedämpften Durchgang bereit. Baluns, Messbrücken und optische Komponenten erfüllen ebenfalls andere Aufgaben.

Diese Kaufkriterien entscheiden über die Eignung

Dämpfung und Genauigkeit

Der Dämpfungswert wird üblicherweise in Dezibel angegeben. Mehr Dezibel bedeuten eine stärkere Pegelreduktion, aber nicht automatisch eine bessere Lösung. Für quantitative Messungen sind die zulässige Abweichung des Dämpfungswerts sowie dessen Stabilität über Frequenz und Betriebsbedingungen wichtiger als eine möglichst große Zahl.

Frequenzbereich und Anpassung

Der freigegebene Frequenzbereich muss die tatsächlich verwendeten Frequenzen einschließen. Angaben, die nur einen großen Maximalbereich hervorheben, sagen allein wenig über die Genauigkeit am gewünschten Arbeitspunkt aus. Achte zusätzlich auf Angaben zur Anpassung, etwa Rückflussdämpfung oder VSWR. Diese Werte beschreiben aus unterschiedlicher Perspektive, wie stark Reflexionen an den Anschlüssen ausfallen.

Belastbarkeit und Wärme

Ein passiver Abschwächer wandelt einen Teil der zugeführten Signalleistung in Wärme um. Die Belastbarkeit muss deshalb zum Pegel am Eingang passen, nicht zum bereits abgeschwächten Ausgangssignal. Bei Dauerbetrieb, hohen Leistungen oder beengtem Einbau sind Herstellerhinweise zu Temperatur, Kühlung und möglicher Leistungsminderung maßgeblich.

Anschlüsse und Einbaurichtung

Prüfe Steckverbindertyp, Stecker- beziehungsweise Buchsenseite und mechanische Abmessungen. BNC- und N-Anschlüsse sind beispielsweise nicht direkt austauschbar. Adapter können einen mechanischen Übergang schaffen, beeinflussen jedoch je nach Ausführung den Frequenzgang und die Anpassung. Manche Dämpfungsglieder sind bidirektional, bei anderen muss eine vorgegebene Signalrichtung beachtet werden.

Einfaches Modell oder zusätzliche Ausstattung?

Ein günstiger Festabschwächer genügt häufig, wenn Dämpfungswert, Impedanz, Frequenzbereich, Leistungsgrenze und Anschlüsse eindeutig feststehen. Für gelegentliche Pegelkorrekturen bringt eine aufwendige Verstellung keinen Vorteil.

Zusätzliche Ausstattung lohnt sich bei häufig wechselnden Messaufgaben. Definierte Schaltstufen erleichtern reproduzierbare Vergleiche, während feinere Einstellmöglichkeiten beim Einpegeln helfen. Einen höheren Preis können außerdem engere Toleranzen, ein größerer spezifizierter Frequenzbereich, höhere Belastbarkeit oder robustere Steckverbinder rechtfertigen. Entscheidend ist die dokumentierte Eignung für deinen Aufbau, nicht die Zahl zusätzlicher Funktionen.

Nutzen und Zielkonflikte passiver Abschwächer

Passive Abschwächer benötigen keine Versorgung und lassen sich oft direkt in einen Signalweg integrieren. Sie verringern jedoch nicht nur unerwünschte Spitzen, sondern auch das Nutzsignal. Außerdem hängen Präzision und Reflexionsverhalten vom Frequenzbereich, der Anpassung und der thermischen Belastung ab.

Kompatibilität vor dem Kauf systematisch prüfen

Beginne beim angeschlossenen Gerät und verfolge den gesamten Signalweg. Notiere die benötigte Impedanz, den Frequenzbereich, den maximal auftretenden Eingangspegel, die gewünschte Dämpfung und beide Anschlussseiten. Prüfe danach die dokumentierten Toleranzen sowie die zulässigen Betriebsbedingungen des Modells.

Für präzise Messketten solltest du auch Kabel, Adapter und weitere Dämpfungsglieder einbeziehen. Ihre Einfügeverluste summieren sich. Bei schaltbaren Modellen ist außerdem relevant, ob die einzelnen Stufen die benötigten Werte direkt bereitstellen oder sinnvoll kombinierbar sind.

Fazit: Abschwächer nach fünf Kerndaten wählen

Für eine konstante Pegelreduktion ist ein Festabschwächer meist die geradlinigste Wahl. Wechselnde Labor- oder Prüfaufgaben sprechen eher für schaltbare beziehungsweise variable Ausführungen. Kaufe erst, wenn Dämpfung, Impedanz, Frequenzbereich, Belastbarkeit und Anschlüsse zusammenpassen. Bei hohen HF-Leistungen oder kritischen Messaufbauten sollte die Auslegung anhand der vollständigen Herstellerdaten erfolgen.
