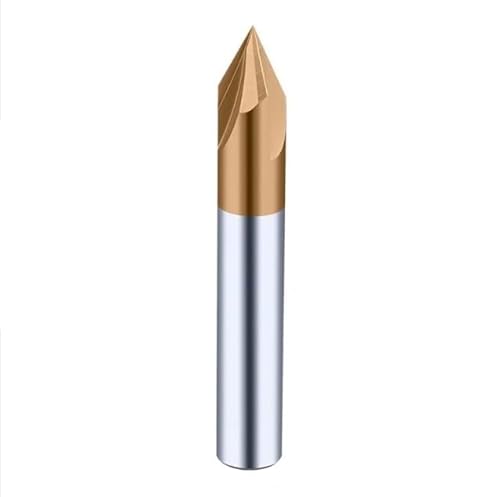

Einfacher Gewindefräser
Einfacher Gewindefräser für dein Gewinde richtig auswählen
Ein einfacher Gewindefräser ist meist ein spezialisiertes CNC-Werkzeug mit wenigen Schneiden oder nur einem Zahn. Entscheidend sind nicht möglichst viele Leistungsangaben, sondern die Übereinstimmung von Gewindeprofil, Steigung, Abmessungen, Werkstoff und Werkzeugaufnahme. Bereits eine falsche Profilwahl kann ein unbrauchbares Gewinde erzeugen.
Wähle zuerst Gewindesystem und Steigung, danach Abmessungen, Werkzeugmaterial und Bearbeitungsstrategie.
Wann passt ein einfacher Gewindefräser?
Die Bauart eignet sich, wenn ein Gewinde durch eine helikale CNC-Bewegung gefräst werden soll. Anders als ein Gewindebohrer bildet der Fräser das Gewinde durch die kombinierte Bewegung von Werkzeug und Maschine. Dadurch lassen sich mit einem geeigneten Werkzeug häufig unterschiedliche Gewindedurchmesser derselben Steigung bearbeiten. Voraussetzung sind eine passend steuerbare Maschine, ausreichende Zustellwege und ein geeigneter Fräszyklus.
Für eine einzelne manuelle Reparatur ist ein solcher Fräser meist nicht die naheliegende Wahl. Er richtet sich vor allem an Anwender, die Werkzeugweg, Drehzahl, Vorschub und Zustellung kontrolliert programmieren können.
Schnelle Entscheidung
Für kleine Innengewinde zählt ein ausreichend schlanker Fräser mit passender Schneidengeometrie. Für wiederkehrende CNC-Arbeiten lohnt der Blick auf Hartmetall, Beschichtung und reproduzierbare Werkzeugdaten. Für Handarbeit oder Maschinen ohne helikale Interpolation ist meist eine andere Gewindeschneidlösung geeigneter.
Profil, Steigung und Fräsart zuerst festlegen
Ein metrisches Gewinde und ein Rohrgewinde sind nicht allein durch ihren Durchmesser voneinander zu unterscheiden. Profilwinkel, Flankenform, Steigung und gegebenenfalls Konizität müssen zur Zeichnung passen. Bezeichnungen wie metrisch, BSP, G oder Whitworth stehen für unterschiedliche Systeme und dürfen nicht ohne Prüfung ausgetauscht werden.
Die Gewindesteigung ist besonders wichtig: Ein Werkzeug für eine andere Steigung erzeugt keine passende Kontur. Prüfe außerdem, ob der Fräser für Innengewinde, Außengewinde oder beide Anwendungen vorgesehen ist. Bei konischen Gewinden müssen Werkzeuggeometrie und Werkzeugbahn auch die Konizität berücksichtigen.
Achtung beim Kauf
Der Nenndurchmesser im Angebot kann sich auf Gewinde, Fräser oder Schaft beziehen. Gleiche deshalb jede Angabe mit einer bemaßten Werkzeugzeichnung und den Daten des vorgesehenen Gewindes ab.
Einzahnfräser und mehrschneidige Varianten abgrenzen
Ein Einzahn-Gewindefräser trägt das Profil lokal ab und benötigt für die vollständige Gewindehöhe entsprechende Werkzeugbahnen. Seine schlanke Bauform kann bei kleinen Durchmessern oder speziellen Steigungen hilfreich sein. Gleichzeitig steigen die Anforderungen an Programmierung, Stabilität und Prozesszeit.
Mehrschneidige Gewindefräser bearbeiten häufig einen größeren axialen Bereich pro Umlauf. Das kann bei Serienbearbeitung Zeit sparen, verlangt aber eine zur Gewindelänge passende Schneidenzone und kann weniger flexibel sein. Ein einfacher Fräser ist daher nicht grundsätzlich schlechter, sondern setzt einen anderen Schwerpunkt zwischen Flexibilität, Taktzeit und Werkzeuggeometrie.
Diese Kaufkriterien verhindern Fehlbestellungen
Fräserdurchmesser, Schneidenlänge und Freistellung
Der Fräserdurchmesser muss in die vorbereitete Bohrung passen und Raum für die Fräsbewegung lassen. Schneidenlänge und nutzbare Eintauchtiefe müssen zur Gewindelänge passen. Bei tiefen Gewinden werden außerdem Halsfreistellung und Kollisionsfreiheit wichtig. Ein besonders schlankes Werkzeug erreicht enge Bereiche leichter, kann aber empfindlicher auf Auslenkung reagieren.
Schaft und Werkzeugaufnahme
Der Schaftdurchmesser muss zur Spannzange oder Werkzeugaufnahme passen. Achte zusätzlich auf Gesamtlänge, Auskraglänge und Rundlaufanforderungen. Eine unnötig große Auskraglänge reduziert die Steifigkeit und kann Maßhaltigkeit sowie Oberflächenbild beeinträchtigen.
Schneidstoff, Beschichtung und Werkstück
Vollhartmetall bietet hohe Steifigkeit und eignet sich für kontrollierte CNC-Prozesse, reagiert jedoch empfindlicher auf Schläge und instabile Spannung. Die Eignung einer Beschichtung hängt vom Werkstückwerkstoff, der Kühlung und den Schnittbedingungen ab. Eine Härteangabe allein genügt deshalb nicht, um Stahl, Aluminium oder andere Werkstoffe sicher abzudecken.
Maschine und Programmdaten
Die Steuerung muss eine präzise helikale Interpolation ermöglichen. Ebenso wichtig sind Herstellerdaten für Schnittgeschwindigkeit, Vorschub, Zustellung und Kühlung. Fehlen belastbare Werkzeugdaten, wird die sichere Prozessauslegung schwieriger. Mehr Nuten oder eine höhere Härteangabe ersetzen keine passende Geometrie.
Flexibilität und Prozessaufwand realistisch abwägen
Der zentrale Zielkonflikt liegt zwischen vielseitiger Nutzung und einfacher Prozessführung. Ein profil- und steigungsgerechter Einzahnfräser kann mehrere Durchmesser abdecken, benötigt dafür aber eine sorgfältig berechnete Werkzeugbahn.
Vorteile
- Eine Steigung für mehrere Durchmesser
- Schnittkräfte lassen sich schrittweise verteilen
- Kein festgeklemmter Gewindebohrer
- Gewindemaß per Werkzeugbahn korrigierbar
Nachteile
- CNC-Steuerung mit Helixfunktion erforderlich
- Programmierung beeinflusst das Gewindemaß
- Bearbeitung kann länger dauern
- Schlanke Werkzeuge können ausweichen
Vor dem Einsatz den gesamten Prozess prüfen
Zur Werkzeugwahl gehört die vorbereitete Kernbohrung. Ihr Durchmesser und ihre Tiefe müssen zum Gewinde, zum Werkstoff und zur Bearbeitungsstrategie passen. Auch Einlaufweg, Gewindeauslauf und Späneabfuhr benötigen Platz. Bei Sacklöchern ist die verfügbare Tiefe besonders kritisch.
Plane außerdem die Drehrichtung und Fräsrichtung passend zu Werkzeug und Programm. Innen- und Außengewinde erfordern unterschiedliche Bahnen. Die konkrete Auslegung sollte auf den Werkzeugdaten und den Vorgaben deiner Maschinensteuerung beruhen.
Praxistipp
Lege vor der Bestellung Zeichnung, Gewindebezeichnung, Steigung, Toleranzanforderung, Gewindetiefe, Kernbohrung und Aufnahme nebeneinander. Sind diese Angaben im Angebot nicht eindeutig zuzuordnen, fordere eine technische Zeichnung an.
Fazit: Passgenauigkeit schlägt zusätzliche Ausstattung
Für gelegentliche, klar definierte CNC-Arbeiten genügt ein einfacher Fräser, wenn Profil, Steigung, Abmessungen und Werkstoffeignung eindeutig passen. Bei wiederkehrender Fertigung können dokumentierte Schnittdaten, geeignete Beschichtung und eine steife Ausführung den höheren Aufwand rechtfertigen. Kaufe dagegen nicht allein nach Nenndurchmesser, Härteangabe oder Zahnzahl.
Häufige Kauffragen zu einfachen Gewindefräsern
Kann ein einfacher Gewindefräser mehrere Gewindedurchmesser herstellen?
Ja, häufig lassen sich mehrere Durchmesser mit derselben Steigung und demselben passenden Profil fräsen. Der gewünschte Durchmesser entsteht über die programmierte Werkzeugbahn. Einsatzgrenzen ergeben sich aus Fräsergeometrie, Bohrung, Reichweite und Herstellerangaben.
Eignet sich ein Gewindefräser für Sacklöcher?
Ja, sofern Werkzeuglänge, Halsfreistellung und verfügbarer Spanraum ausreichen. Kernbohrung, Einlaufweg und Sicherheitsabstand am Bohrungsgrund müssen in die Planung einfließen. Die mögliche Gewindetiefe ist deshalb nicht mit der gesamten Bohrungstiefe gleichzusetzen.
Woran erkenne ich einen Fräser für metrische oder zöllige Gewinde?
Entscheidend sind die eindeutige Gewindebezeichnung, das Profil und die angegebene Steigung beziehungsweise Gangzahl. Der Durchmesser allein erlaubt keine sichere Zuordnung. Prüfe eine technische Zeichnung, da ähnlich wirkende Profile nicht automatisch austauschbar sind.
Kann ich einen einfachen Gewindefräser in einer Bohrmaschine verwenden?
In der Regel nicht für das vorgesehene Gewindefräsen. Das Verfahren benötigt eine synchron berechnete helikale Bewegung, die üblicherweise von einer geeigneten CNC-Maschine ausgeführt wird. Eine reine Drehbewegung erzeugt keine definierte Gewindebahn.
Welche Beschichtung ist für einen Gewindefräser sinnvoll?
Das richtet sich nach Werkstückwerkstoff, Kühlstrategie und empfohlenen Schnittdaten. Eine Beschichtung kann Reibung und Verschleiß beeinflussen, macht eine ungeeignete Schneidengeometrie aber nicht passend. Gleiche die Ausführung deshalb mit den Werkzeugangaben für deinen konkreten Werkstoff ab.
Wie wird das gefräste Gewinde nach der Bearbeitung geprüft?
Das hängt von Gewindeart und geforderter Toleranz ab. Üblich sind dafür geeignete Gewindelehren oder festgelegte messtechnische Verfahren. Bei maßkritischen Bauteilen sollte die Prüfung bereits in der Prozessplanung definiert sein.
Auf den Punkt gebracht!
- Profil und Steigung müssen vollständig zum Gewinde passen
- Fräser und Hals benötigen ausreichend Freiraum
- Der Schaft muss sicher in die Aufnahme passen
- Einzahnfräser bieten Flexibilität, verlangen präzise CNC-Bahnen
Vergleiche nun passende einfache Gewindefräser anhand deiner Gewindezeichnung, der Maschinenaufnahme und des zu bearbeitenden Werkstoffs.
