Logikanalysatoren passend für Schaltung und Protokoll wählen

Logikanalysatoren zeichnen digitale Signalzustände auf und helfen dir, Zeitabläufe sowie Kommunikationsprotokolle zu untersuchen. Entscheidend sind zuerst die Anzahl der gleichzeitig benötigten Kanäle, die Geschwindigkeit der Signale und deren Spannungspegel. Erst danach solltest du Speicher, Streaming, Decoder und Bauform vergleichen.

Wähle nicht nach der höchsten beworbenen Abtastrate, sondern nach Signalgeschwindigkeit, Kanalzahl, Aufzeichnungsdauer und unterstütztem Eingangspegel.

Welche Leistung braucht dein Logikanalysator?

Für einfache Mikrocontroller-Projekte und langsamere serielle Schnittstellen genügt häufig ein kompakter USB-Analysator mit wenigen Kanälen. Mehr Reserven brauchst du, wenn kurze Impulse, schnelle Takte oder mehrere Leitungen gleichzeitig erfasst werden sollen. Bei parallelen Bussen und komplexen FPGA-Schaltungen ist eine höhere Kanalzahl oft wichtiger als eine extreme Spitzenabtastrate auf wenigen Eingängen.

Die Abtastrate bestimmt, in welchem zeitlichen Raster das Gerät ein Signal erfasst. Sie sollte deutlich oberhalb der interessierenden Signaländerungen liegen, damit Flanken und Impulsbreiten sinnvoll beurteilt werden können. Dabei ist zu prüfen, ob der angegebene Höchstwert für alle gleichzeitig genutzten Kanäle gilt oder nur unter bestimmten Betriebsbedingungen.

USB-Gerät, Handheld oder Spezialanalysator?

USB-Logikanalysatoren nutzen einen Computer für Anzeige, Decoder und Auswertung. Sie eignen sich besonders am Elektronikarbeitsplatz, weil ein großer Bildschirm die Navigation durch lange Aufzeichnungen erleichtert. Prüfe neben dem Anschluss auch das unterstützte Betriebssystem und die verfügbare Analysesoftware.

Ein tragbares Gerät mit eigenem Display ist auf Prüfständen oder unterwegs praktisch. Seine kompakte Bedienoberfläche kann die Detailanalyse jedoch einschränken. Es passt vor allem zu schnellen Kontrollen, sofern Kanalzahl, Speicher und Decoder für die Aufgabe ausreichen.

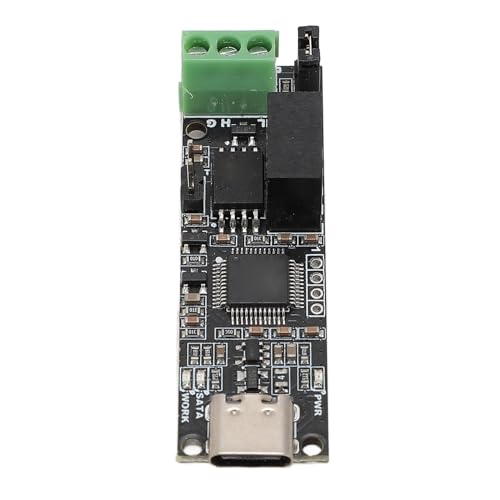

Protokollspezifische Adapter für CAN, LIN, RS232, RS485 oder Funkpakete sind nicht automatisch vollwertige Logikanalysatoren. Sie übersetzen oder protokollieren häufig einen bestimmten Bus, können aber meist keine frei wählbaren digitalen Leitungen parallel untersuchen. IC-Tester, Pegelprüfer und Messplatinen erfüllen wiederum andere Aufgaben.

Diese Kaufkriterien entscheiden über brauchbare Messungen

Eingangspegel und einstellbare Schwelle

Der Analysator muss die Logikpegel deiner Schaltung korrekt erkennen. Eine einstellbare Schaltschwelle ist hilfreich, wenn du mit unterschiedlichen Logikfamilien oder niedrigen Versorgungsspannungen arbeitest. Sie ersetzt jedoch weder die Prüfung der zulässigen Eingangsspannung noch eine erforderliche galvanische Trennung.

Speichertiefe und Streaming

Die Speichertiefe beeinflusst, wie lange sich bei einer bestimmten Abtastrate aufzeichnen lässt. Tiefer lokaler Speicher ist nützlich für kurze, schnelle Ereignisse. Streaming zum Rechner eignet sich für lange Protokollmitschnitte, kann aber durch Schnittstelle, Software und Anzahl aktiver Kanäle begrenzt werden.

Trigger und Protokolldecoder

Ein geeigneter Trigger startet oder markiert die Aufnahme bei einem relevanten Ereignis, etwa einer Flanke oder einem Bitmuster. Das spart Sucharbeit, wenn ein Fehler nur sporadisch auftritt. Decoder für UART, I²C, SPI und weitere Protokolle machen aus Pegelfolgen lesbare Daten, müssen aber ausdrücklich zur benötigten Schnittstelle passen.

Software und Betriebssystem

Die Softwarekompatibilität ist ebenso wichtig wie die Hardware. Prüfe vor dem Kauf, ob Treiber, Aufnahmemodus, Triggerfunktionen und benötigte Decoder unter deinem Betriebssystem verfügbar sind. Eine hohe Geräteleistung bringt wenig, wenn zentrale Funktionen nur auf einer anderen Plattform laufen.

Mehr Leistung bringt auch Zielkonflikte

Viele Kanäle, hohe Abtastraten und lange Aufzeichnungen erweitern die Diagnosemöglichkeiten, erhöhen aber Datenmenge und Anforderungen an Rechner, Verbindung und Software. Entscheidend ist deshalb die Leistung im vorgesehenen Mehrkanalbetrieb, nicht ein isolierter Maximalwert.

Anschlüsse, Tastköpfe und Schutz richtig einordnen

Für zuverlässiges Arbeiten brauchst du geeignete Leitungen, Masseanschlüsse und Greifklemmen. Lange oder ungeordnet geführte Kabel können bei schnellen Signalen die Messung beeinflussen. Ein kompakter Kabelsatz reicht für einfache Steckbrettprojekte, während dichte Platinen passende Clips oder feine Prüfkontakte verlangen.

Galvanische Trennung ist vor allem bei potenzialbehafteten oder störanfälligen Systemen relevant, gehört aber nicht automatisch zur Ausstattung. Gewöhnliche Logikeingänge sind nicht für beliebige Netz-, Leistungs- oder Hochspannungsmessungen bestimmt. Beachte die zulässigen Eingangsbereiche und Schutzhinweise des jeweiligen Herstellers; bei gefährlichen Spannungen ist geeignete Messtechnik beziehungsweise eine Fachperson erforderlich.

Fazit: Mit fünf Angaben zur passenden Auswahl

Ein einfacher Analysator genügt, wenn du wenige langsame Digitalkanäle und verbreitete serielle Protokolle untersuchst. Mehr Ausstattung lohnt sich bei vielen parallelen Signalen, kurzen Impulsen, langen Mitschnitten oder wechselnden Logikpegeln. Priorisiere Kanalzahl, real nutzbare Abtastrate, Eingangsbereich, Aufzeichnungsdauer und Software. Spezialadapter solltest du nur wählen, wenn du tatsächlich ausschließlich den jeweiligen Bus analysieren willst.
