Druck- und Temperatur-Kombianzeige passend auswählen

Eine Druck- und Temperatur-Kombianzeige erfasst zwei zusammengehörige Betriebsgrößen an einem Gerät. Für Heizungsanlagen kommen meist kompakte Thermomanometer infrage. Wartungsarbeiten an Klima- und Kälteanlagen erfordern dagegen häufig eine dafür ausgelegte Monteurhilfe. Entscheidend sind zuerst der Einsatzbereich und die Medienverträglichkeit, danach Messbereiche, Anschluss und Ablesbarkeit.

Wähle nicht nach möglichst großen Messbereichen, sondern nach Anlage, Medium, Einbausituation und benötigter Aussagekraft.

Welche Druck- und Temperatur-Kombianzeige passt?

Für eine dauerhafte Zustandsanzeige an einer Heizungsanlage genügt häufig ein analoges Thermomanometer. Es vereint Druck- und Temperaturskala in einem Gehäuse, benötigt üblicherweise keine Stromversorgung und lässt sich direkt in die Anlage integrieren. Der Anschluss muss jedoch mechanisch und thermisch zum vorgesehenen Messpunkt passen.

Digitale Monteurhilfen sind für Diagnose, Wartung und Befüllung von Klima- oder Kälteanlagen vorgesehen. Sie können Hoch- und Niederdruck darstellen und, abhängig vom Modell, aus Druck und gewähltem Kältemittel Sättigungstemperaturen ableiten. Solche Funktionen ersetzen weder passende Temperaturfühler noch die fachgerechte Auswertung.

Bauarten und typische Einsatzbereiche

Analoge Thermomanometer

Diese Geräte bündeln zwei Skalen in einem Zifferblatt. Sie eignen sich, wenn du Anlagenzustände direkt am Einbauort kontrollieren möchtest. Zur Auswahl gehören insbesondere Druckbereich, Temperaturbereich, Gehäusedurchmesser und Anschlusslage. Eine größere Skala erleichtert das Ablesen aus einiger Entfernung, benötigt aber mehr Einbauraum.

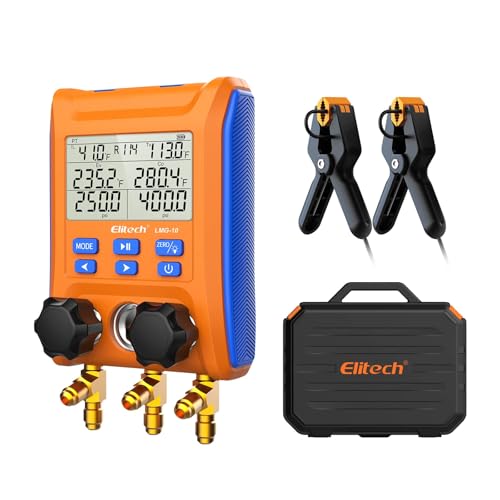

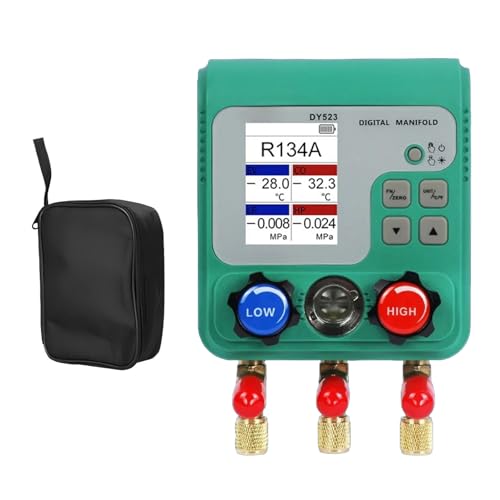

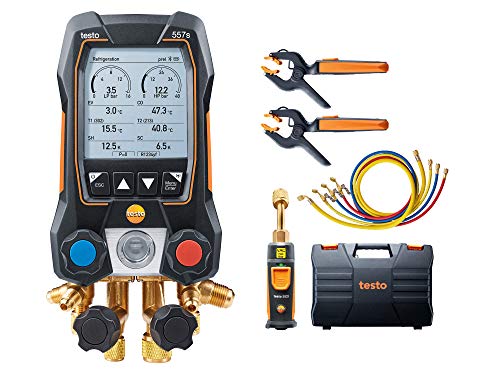

Digitale Monteurhilfen

Digitale Manifold-Geräte richten sich an Klima-, Kälte- und teilweise Fahrzeugklimaanwendungen. Relevanter als eine lange Liste hinterlegter Kältemittel ist die tatsächliche Kältemittel-Kompatibilität. Prüfe außerdem Druckanschlüsse, Ventilzahl, Temperaturfühler, Vakuumfunktion und den Lieferumfang. App-Anbindung oder Datenaufzeichnung sind nützlich, wenn Messungen dokumentiert oder wiederholt ausgewertet werden sollen.

Benachbarte Messgeräte richtig abgrenzen

Ein reines Manometer zeigt keine Temperatur an. Ein Lecksuchgerät lokalisiert mögliche Austritte, ersetzt aber keine kombinierte Druck- und Temperaturdiagnose. Auch Wetterstationen, Anemometer und Abgasmessgeräte verfolgen andere Messaufgaben. Der Produktname allein reicht deshalb nicht als Zuordnungskriterium.

Diese Kaufkriterien verhindern Fehlkäufe

Messbereiche passend zum Betriebspunkt

Der Messbereich muss die vorgesehenen Betriebszustände einschließlich möglicher Schwankungen abdecken. Ein unnötig großer Bereich schützt nicht automatisch besser und kann die Skala im interessanten Bereich schwerer ablesbar machen. Zu knapp darf er ebenfalls nicht sein. Maßgeblich sind die technischen Daten der Anlage und die Herstellerangaben zum Messgerät.

Anschlusslage, Gewinde und Einbautiefe

Ein Anschluss unten eignet sich für andere Einbausituationen als ein rückseitiger Anschluss. Neben der Anschlusslage müssen Gewindeart, Gewindegröße und verfügbare Tiefe stimmen. Ein Adapter kann zwei Gewinde verbinden, behebt aber weder Platzprobleme noch eine ungeeignete Messstelle. Prüfe außerdem, ob das Messglied ausreichend in den vorgesehenen Bereich hineinragt.

Zifferblatt und Anzeige

Beim stationären Thermomanometer bestimmen Zifferblattdurchmesser, Teilung, Zeigerkontrast und Blickwinkel die Alltagstauglichkeit. Eine große Skala ist bei ungünstiger Montageposition sinnvoll. In engen Verkleidungen kann ein kompakteres Gehäuse die bessere Wahl sein. Bei digitalen Geräten zählen eine übersichtliche Darstellung, ablesbare Einheiten und eine Bedienung, die mit den geplanten Arbeitsabläufen harmoniert.

Medium und Einsatzbedingungen

Dichtungen, Messglieder, Schläuche und Armaturen müssen für Medium, Temperatur, Druck sowie Umgebungsbedingungen ausgelegt sein. Achte auf die vom Anbieter erklärte Medienverträglichkeit und die zulässigen Einsatzgrenzen. Schutz gegen Staub oder Spritzwasser kann im mobilen Einsatz relevant sein, sagt aber allein nichts über chemische Beständigkeit oder Druckfestigkeit aus.

Basisgerät oder erweiterte Ausstattung?

Für die gelegentliche Sichtkontrolle einer fest installierten Anlage genügt oft eine mechanische Kombianzeige mit gut ablesbarer Skala. Einen höheren Preis können robustere Gehäuse, bessere Ablesbarkeit oder eine exakt passende Bauform rechtfertigen. Maßgeblich bleiben jedoch die dokumentierten Spezifikationen.

Bei Kälte- und Klimaarbeiten können Temperaturfühler, Vakuummessung, mehrere Ventile, gespeicherte Kältemitteldaten oder Messwertprotokolle den Arbeitsablauf erweitern. Zubehörpakete sind nur dann wirtschaftlich, wenn Schläuche, Kupplungen und Fühler zu den vorhandenen Anschlüssen und Kältemitteln passen. Bluetooth und Touchscreen erhöhen den Bedienkomfort, sind für eine reine Vor-Ort-Anzeige aber nicht zwingend.

Analoge Kombianzeige im Zielkonflikt

Ein analoges Thermomanometer ist für die dauerhafte, lokale Überwachung übersichtlich und wartungsarm. Gegenüber einer digitalen Diagnoselösung liefert es jedoch weniger Auswertungs- und Dokumentationsmöglichkeiten.

Fazit: Einsatz und Anschluss zuerst festlegen

Für Heizungsanlagen ist ein passendes Thermomanometer meist die zweckmäßige Lösung. Bestimme den erforderlichen Druck- und Temperaturbereich anhand der Anlagendaten und wähle danach Gewinde, Anschlusslage, Einbautiefe und Zifferblattgröße. Für Klima- und Kältearbeiten ist eine kompatible Monteurhilfe sinnvoller. Zusatzfunktionen lohnen sich, wenn du regelmäßig diagnostizierst, Temperaturen separat erfasst oder Messwerte dokumentierst.

Vergleiche jetzt geeignete Druck- und Temperatur-Kombianzeigen anhand deiner Anlagendaten, der Einbausituation und des benötigten Funktionsumfangs.
