3D-Drucker-Motoren richtig dimensionieren und vergleichen

Bei 3D-Drucker-Motoren entscheidet zuerst die Kompatibilität, nicht das höchste Drehmoment. Für einen passenden Schrittmotor müssen Baugröße, Gehäuselänge, Welle, Befestigung, elektrische Daten und Anschlussbelegung zum Drucker sowie zum Motortreiber passen. Danach kannst du Schrittwinkel, Drehmoment und Gewicht auf die jeweilige Achse oder den Extruder abstimmen.

Übernimm bei einem Ersatzmotor zunächst die mechanischen und elektrischen Daten des vorhandenen Motors. Ändere die Leistungsklasse nur, wenn Treiber, Kühlung und Mechanik dazu passen.

Welche 3D-Drucker-Motoren passen zu deinem Drucker?

In vielen Desktop-3D-Druckern kommen NEMA-Schrittmotoren zum Einsatz. Die NEMA-Bezeichnung beschreibt in erster Linie die Abmessungen der Montagefläche. Sie sagt weder zuverlässig etwas über Drehmoment und Gehäuselänge noch über Strombedarf oder Welle aus. Deshalb reicht die Angabe „NEMA 17“ allein nicht für einen kompatiblen Ersatz.

Prüfe zuerst Rahmengröße, Lochbild, Gehäuselänge, Wellendurchmesser, Wellenlänge und gegebenenfalls eine Abflachung für die Riemenscheibe. Elektrisch zählen Phasenzahl, Aderzahl, Spulenbelegung, Phasenstrom und die Eignung des Motortreibers. Die Versorgungsspannung des Druckers allein ist kein verlässliches Auswahlkriterium für einen stromgeregelten Schrittmotor.

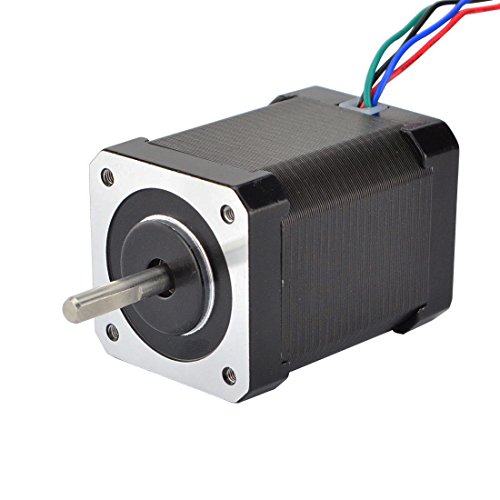

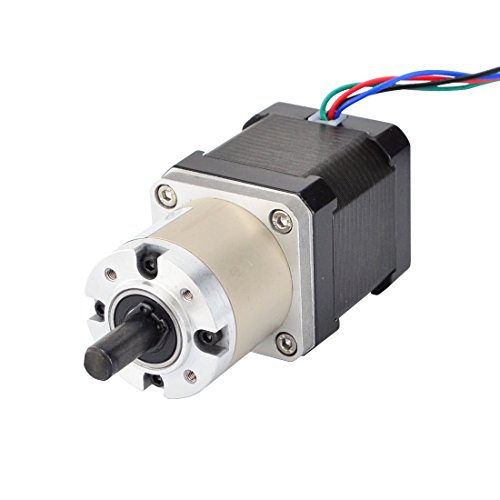

Bauformen für Achsen und Extruder unterscheiden

Standardlange Motoren bieten häufig einen ausgewogenen Kompromiss aus Drehmoment, Gewicht und Bauraum. Sie eignen sich je nach Druckerkonstruktion für X-, Y- und Z-Achsen sowie Extruder. Eine höhere oder längere Bauform kann mehr Drehmoment ermöglichen, erhöht aber Gewicht und Platzbedarf. Auf schnell bewegten Achsen kann zusätzliche Masse Beschleunigung und Schwingungsverhalten ungünstig beeinflussen.

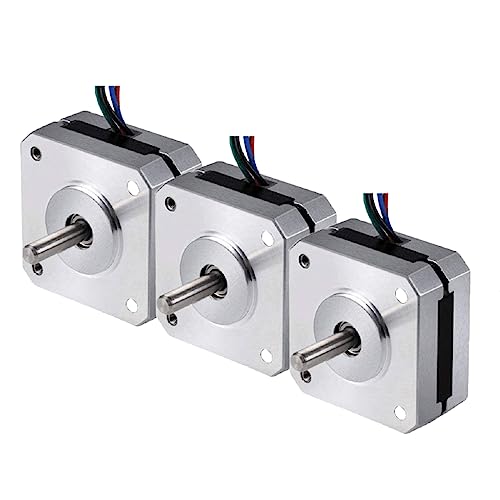

Pancake-Motoren für kompakte Extruder

Ein Pancake-Motor besitzt ein kurzes Gehäuse und reduziert bei einem Direktantrieb das Gewicht am Druckkopf. Das kann bei einer dafür ausgelegten Extruderübersetzung genügen. Weniger Baulänge bedeutet jedoch häufig weniger Drehmomentreserve und eine andere thermische Belastung. Für einen ungeprüften Austausch eines stärkeren Standardmotors ist diese Bauform daher ungeeignet.

Andere NEMA-Größen nur bei passender Konstruktion

Kleinere Rahmengrößen sparen Platz und Masse, benötigen aber ein passendes Lochbild und eine geeignete Last. Größere Motoren beanspruchen mehr Bauraum und stellen oft höhere Anforderungen an Treiber und Mechanik. NEMA 23 ist deshalb nicht automatisch ein sinnvolles Upgrade für einen üblichen Desktop-Drucker. Zubehör wie Treiberboards, Halterungen und Adapterplatten ist zudem kein Motor und muss bei der Produktauswahl klar abgegrenzt werden.

Schrittwinkel, Drehmoment und Strom richtig bewerten

Schrittwinkel bestimmt die Vollschritte

Der Schrittwinkel gibt an, wie weit sich die Welle pro Vollschritt dreht. Ein kleinerer Winkel liefert mehr Vollschritte pro Umdrehung. Das kann die theoretische Positionsauflösung erhöhen, garantiert aber weder bessere Druckflächen noch höhere Maßhaltigkeit. Übersetzung, Riemen, Spindel, Motortreiber, Mikroschritte und Firmware-Einstellungen wirken ebenfalls auf das Ergebnis.

Beim Wechsel des Schrittwinkels musst du die Bewegungsparameter des Druckers anpassen. Andernfalls stimmen Verfahrwege oder Fördermenge möglicherweise nicht. Ein üblicher Schrittwinkel ist für einen einfachen Ersatz daher meist praktischer, während feinere Varianten gezielte Abstimmung verlangen.

Drehmoment passend zur Last wählen

Das Haltemoment ist ein Orientierungswert, beschreibt aber nicht allein das nutzbare Drehmoment während schneller Bewegung. Drehzahl, Versorgung, Treiber, Strombegrenzung und Mechanik beeinflussen die verfügbare Kraft. Mehr Drehmoment ist nicht automatisch besser, weil ein größerer Motor schwerer sein und mehr Wärme erzeugen kann.

Für Z-Spindeln zählen sichere Lastaufnahme und Anlaufreserve. Bei Riemenachsen müssen Kraft, geringe bewegte Masse und gewünschte Beschleunigung zusammenpassen. Beim Extruder sind Vorschubwiderstand und Getriebeübersetzung entscheidend.

Motor und Treiber elektrisch abstimmen

Der Motorstrom muss innerhalb der Möglichkeiten von Treiber, Steuerplatine, Verkabelung und Kühlung liegen. Ein Motor mit hoher Stromangabe liefert an einem schwächeren Treiber nicht automatisch seine erwartete Leistung. Eine falsch eingestellte Strombegrenzung kann dagegen zu Schrittverlusten, starker Erwärmung oder unzureichendem Drehmoment führen.

Mechanische Details verhindern teure Fehlkäufe

Miss den verfügbaren Bauraum einschließlich Kabelabgang. Ein passendes Frontmaß hilft wenig, wenn das Gehäuse an Rahmen, Abdeckung oder Druckbett stößt. Kontrolliere außerdem Wellenmaß, nutzbare Wellenlänge und Position der Abflachung. Riemenscheibe, Kupplung oder Extruderzahnrad müssen sich korrekt befestigen und ausrichten lassen.

Auch das Kabel gehört zum Vergleich. Entscheidend sind Länge, Stecker und Pinbelegung, nicht allein die Anzahl der Adern. Ein vieradriger, zweiphasiger Motor ist zwar verbreitet, aber dadurch noch nicht automatisch anschlussgleich. Bei bewegten Kabeln müssen Führung und Zugentlastung zur Druckerkonstruktion passen.

Stärkerer Motor oder leichte Bauform?

Der zentrale Zielkonflikt liegt zwischen Drehmomentreserve und bewegter Masse. Ein größerer Motor kann bei hoher Last sinnvoll sein, belastet jedoch eine bewegte Achse zusätzlich. Eine kompakte Bauform spart Gewicht und Platz, benötigt dafür eine passende Übersetzung und realistische Beschleunigungswerte.

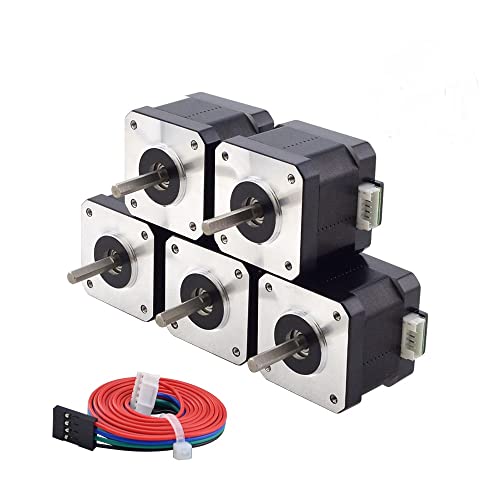

Einzelmotor oder Mehrfachpack sinnvoll wählen

Für eine Reparatur genügt meist ein einzelner, exakt passender Motor. Ein Mehrfachpack kann sich bei einem Neuaufbau oder mehreren baugleichen Achsen anbieten. Es ist aber nur dann zweckmäßig, wenn sämtliche Motoren dieselben benötigten Daten besitzen. Unterschiedliche Aufgaben im Drucker können verschiedene Gehäuselängen, Ströme oder Drehmomentklassen erfordern.

Ein höherer Preis kann durch feineren Schrittwinkel, spezielle Bauform, passende Kabel oder eine benötigte Leistungsklasse begründet sein. Zusätzliche Kraft ohne passenden Treiber bringt dagegen wenig. Priorisiere daher mechanische Kompatibilität und elektrische Kompatibilität vor Packungsgröße oder vermeintlichen Leistungsreserven.

Fazit: Mit technischen Daten zum passenden Ersatz

Für einen unkomplizierten Austausch suchst du einen Motor mit passender Montagefläche, Gehäuselänge, Welle, Anschlussbelegung, Schrittwinkel und Stromanforderung. Pancake-Motoren sind vor allem für gewichtsoptimierte, dafür ausgelegte Extruder interessant. Leistungsstärkere Bauformen lohnen sich bei nachweisbarem Drehmomentbedarf, sofern Treiber, Kühlung, Bauraum und Mechanik genügend Reserve bieten.

Vergleiche nun passende 3D-Drucker-Motoren anhand deiner notierten mechanischen und elektrischen Eckdaten und grenze die Auswahl anschließend nach Bauform und benötigter Leistung ein.
